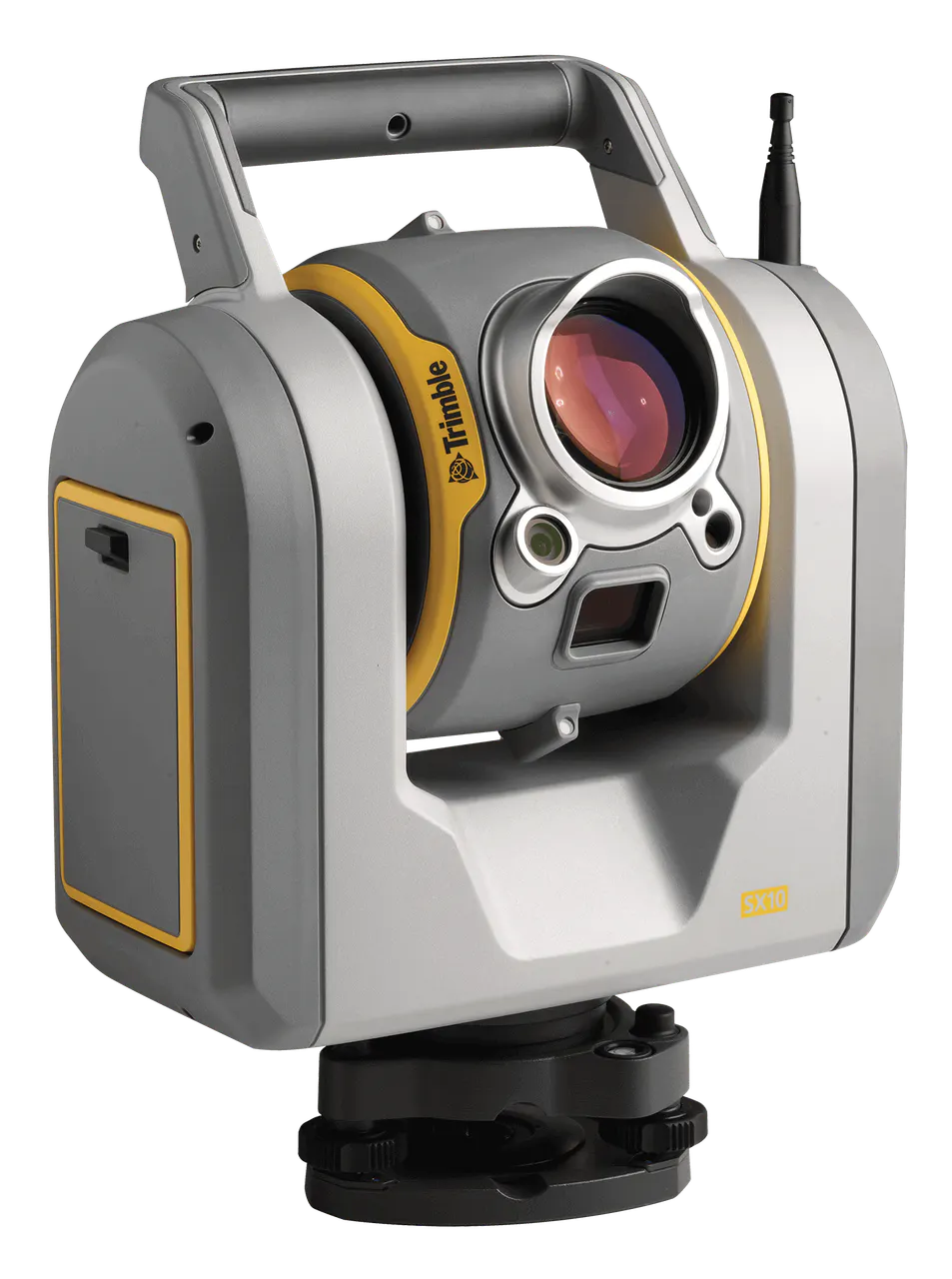

Новейший сканирующий тахеометр Trimble SX10 — инструмент, с которым Вы никогда прежде не получали такое количество геопространственных данных, и не экономили столько времени и денежных средств.
Идеальное применение при съемке объектов, как на улице, так и внутри помещений:
- сложная архитектура зданий и сооружений,
- насыщенная инфраструктура заводов и цехов,
- сопровождение строительства объектов с фото-документацией этапов строительства,
- детальная инвентаризация городской застройки, сопровождающаяся визуализацией и фото документированием,
- традиционная съемка (пикетаж мертвых зон сканирования, характерных точек и контуров).
Наведение на цель может осуществляться посредством прикосновения к экрану контроллера. При использовании видеоканала Вы всегда видите то, что видит инструмент и всегда можете задать интересующую Вас область работы.
С использованием Trimble SX 10 пропадает необходимость координирования маркеров традиционным тахеометром. Облако точек формируется сразу в заданной системе координат, данные накапливаются в контроллере, с которого осуществляется управление процессом съемки. Скорость сканирования достигает 26 600 точек в секунду! Дальность сканирования возможна на расстояниях до 600 метров.
В одном инструменте объединены тахеометр, лазерный сканер и цифровые камеры. Накопленные данные могут быть отправлены в ранее созданные проекты, реализованные посредством традиционных геодезических инструментов.
Температурный диапазон, при котором возможна работа, составляет от минус двадцати до плюс пятидесяти градусов, что позволяет выполнять работы круглогодично.
Полевая программа управления прибором – традиционный Trimble Access. Накопленные данные обрабатываются в известной программе обработки Trimble Business Center или специализированной программе обработки данных сканирования Trimble Real Works.
Trimble SX 10 – это революция в области выполнения геодезических работ.
Рекомендуемый полевой комплект сканирующего тахеометра Trimble SX10:
— Тахеометр Trimble SX10;
— Контроллер Trimble Tablet Rugged PC, Trimble Access, radio;
— Крепление на веху для контроллера Trimble Tablet Rugged;
— Комплект питания Trimble Robotiс на три батареи;
— Двойной комплект двухслотовых зарядных устройств Trimble;
— Штатив Tri-Max с двойной системой зажима (клипсы, винты);
— Телескопическая карбоновая веха Trimble 2,6 м;
— Круговая призма Trimble R10 360;
— Trimble Business Center Survey Advanced;
— Добавление модуля сканирования к ПО Trimble Business Center Advanced.
Производитель | Trimble |
---|---|
Модель | SX10 |
Гарантия | 1 год |
Точность измерения по призме | ±(1+1.5 мм/км х D) мм |
Система считывания | абсолютный энкодер |
Рабочая температура | от -20°С до +50°С |
Датчики считывания ГУ / ВУ | два / два |
Принцип сканирования | вращающаяся призма в зрительной трубе |
Скорость сканирования | 26.6 КГц |
Принцип измерения | технология Trimble Lightning |
Стандартное отклонение | на 50 м, коэффициент отражения 18-90%: 1.5 ммна 120 м, коэффициент отражения 18-90%: 1.5 мм |
Угловая точность | 1" |
Тип лазера | импульсный, 1550 нм, класс 1М |
Центрир | видео-центрир, оптический центрир в трегере |
Пылевлагозащищенность | IP55 |
Поправка за атмосферу | вводится в полевом или офисном ПО |
Принцип визуализации | 3 откалиброванных камеры в зрительной трубе, технология Trimble VISION |
Дальность сканирования | Kodak White Card (90%): 0.9 — 600 мKodak Gray Card (18%): 0.9 — 350 м |
Общее поле зрения камер | 360° x 300° |
Частота кадров | до 15 fps |
Разрешение камеры | 5 МП |
Фокусное расстояние камеры | 36-3000 мм |
Поле зрения камеры | max 57.5° (по горизонтали) x 43° (по вертикали)min 0.65° (по горизонтали) x 0.5° (по вертикали) |
Замер экспозиции | автоматический, точечный |
Яркость | ±5 шагов |
Режимы баланса белого | авто, дневной свет, лампы накаливания, облачно |
Размер изображения | до 2592 x 1944 пикселей |
Формат файла | .jpeg |
Положение обзорной камеры | параллельно оси измерения |
Положение основной камеры | параллельно оси измерения |
Тип сервоприводов | технология MagDrive |
Апертура | 56 мм |
Система центрирования | Timble 3-pin |
Точность видео-центрира | 0.5 мм для высоты инструмента 1.55 м |
Точность компенсатора | 0.5" |
Тип компенсатора | двухосевой жидкостно-электрический датчик |
Диапазон работы компенсатора | ±5.4' |
Дисплей КЛ | нет |
Дисплей КП | нет |
Встроенный радиомодем | 2.4 ГГц |
Интерфейсы | Wi-Fi, USB |
Батарея | Li-ion 11.1 В 6.5 Ач |
Вес | 8.2 кг |
Возможность сканирования | до 26 600 точек в секунду |
