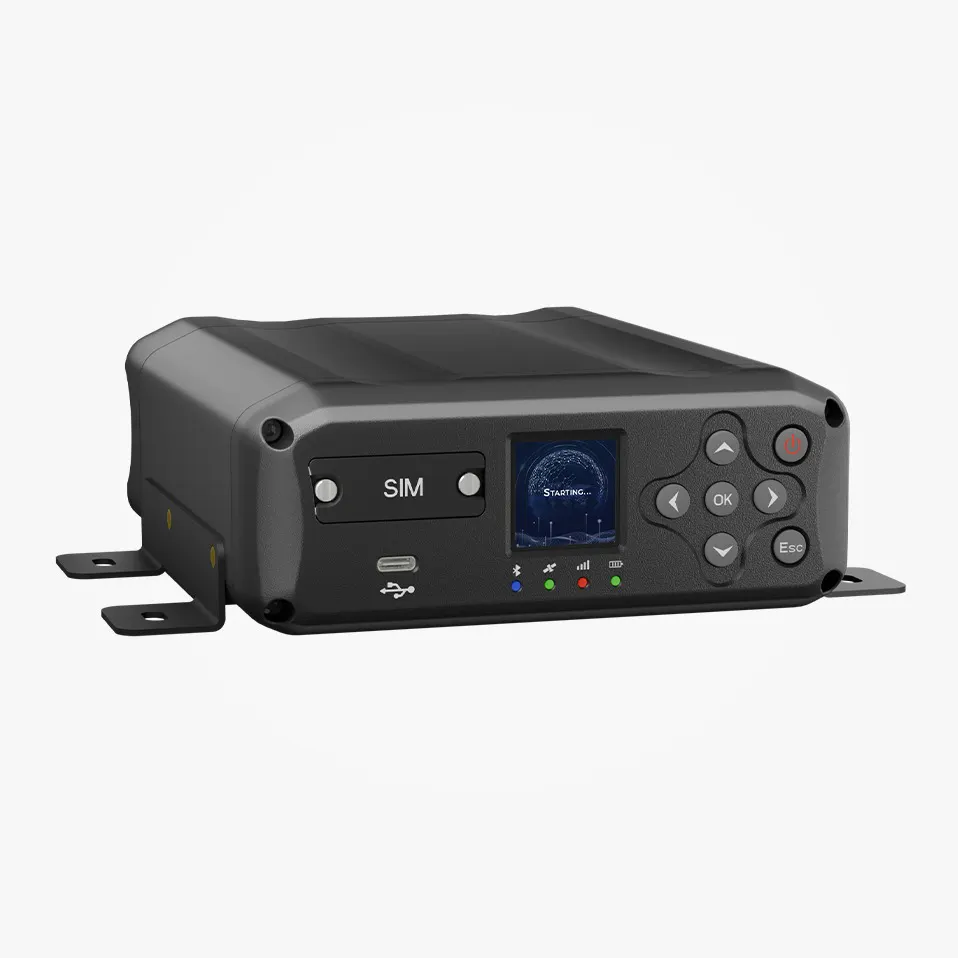

Стационарная базовая станция GT NET660
- Описание
- Характеристики
- Документация
- Комплектация
GT NET660 — высокопроизводительный GNSS-приемник для построения базовых станций и наземных систем дифференциальной коррекции. Платформа Linux, поддержка входов событий, выходов PPS и хранения данных большой ёмкости обеспечивают гибкость интеграции и стабильную работу в стационарных решениях.
Интеллектуальная система на базе Linux
Платформа ARM Cortex-A7 + Linux обеспечивает высокую производительность и гибкие возможности расширения функций.
Многочастотное решение
2100 каналов обеспечивают высокоточную навигацию и стабильную работу в режиме RTK.
Совершенные возможности позиционирования
Устойчивость к узкополосным помехам и подавление непрерывных волн обеспечивают быстрый захват спутниковых сигналов и точное получение данных для последующей обработки.
Универсальные варианты подключения
Ethernet, Wi-Fi, последовательные порты, Bluetooth и мобильная связь обеспечивают гибкие возможности интеграции.
Совместимость протоколов
Поддержка NTRIP Client/Server/Caster, TCP Client/Server, FTP и HTTP/HTTPS обеспечивает гибкую передачу данных и защищённую связь.
Удаленное управление VPN
Интегрированный VPN позволяет удалённо настраивать функции приёмника без необходимости возвращаться к базовой станции, обеспечивая гибкость работы в сложных условиях.
| Раздел 1 | ОС и ПО |
|---|---|
| Система | ARM Cortex-A7 1,8 ГГц |
| ОС | Linux |
| Раздел 2 | GNSS |
| GPS | L1C/A, L1P, L1C, L2P, L2C, L5 |
| GLONASS | L1C/A, L1P, L2C, L2P, L3, P1, P2 |
| BDS | B1I, B2I, B3I, B1C, B2a, B2b, ACEBOC |
| GALILEO | E1, E5a, E5b, E5ALTBOC, E6 (PPP) |
| QZSS | L1C/A, L2, L2C, L5, L6, LEX |
| SBAS | L1, L5, WAAS, EGNOS, GAGAN, SDCM |
| IRNSS | L5 |
| Протоколы поправок | RTCM 2.X, RTCM 3.X, CMR |
| L-band | PPP-B2b, E6-HAS, SSR-RX |
| Частота обновления данных | 20 Гц (макс.) |
| Формат данных | NMEA-0183 |
| Повторный захват сигнала | < 1 сек. |
| Холодный запуск | < 30 сек. |
| Время инициализации | < 5 сек. |
| Количество каналов | 2100 |
| Раздел 3 | ТОЧНОСТЬ ИЗМЕРЕНИЙ |
| Автономный (RMS) | В плане: 1,0 м; По высоте: 1,5 м |
| DGPS | В плане — 0,10 м; По высоте — 0,20 м |
| Статика и быстрая статика | В плане — 2,0 мм +0,3 мм/км; По высоте — 3,0 мм +0,5 мм/км |
| Получение сигнала (RMS) | 20 нс |
| Скорость (RMS) | 0.03 м/с |
| Раздел 10 | Дисплей |
| LCD | Размер экрана: 1,3 дюйма; Режим отображения: LCD; Разрешение дисплея: 240×240 |
| Раздел 6 | БАТАРЕЯ |
| Ёмкость | 7.2В, 13800мАч |
| Рабочее время | Поддерживает непрерывный сбор данных в течение 26 часов при полном заряде |
| Зарядка | USB TYPE-C / USB PD 15В/2А, 5В/3А; LEMO — 12В/2А DC поддержка входа |
| Раздел 4 | СИСТЕМНАЯ ИНФОРМАЦИЯ |
| Bluetooth | 5.2+EDR+BLE |
| WIFI | 802.11 b/g/n |
| Сеть | LTE FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28; LTE TDD: B38/39/40/41; WCDMA: B1/2/4/5/6/8/19; GSM: B2/3/5/8 |
| Последовательный порт | Стандартный интерфейс RS232; Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 38400, 115200, 230400 бит/с |
| Сетевой порт | Стандартный интерфейс: RJ45; Сетевой адаптер: 10/100 Мбит/с |
| Интерфейс | Порт питания; nano SIM-карта; LTE — порт; Wi-Fi; PPS; PWR; COM; Порт под GNSS антенну; OSC GNSS 2 — синхронизация работы приемника |
| Внутренняя память | 32ГБ |
| Раздел 5 | ФУНКЦИИ ИНДИКАЦИИ |
| Индикатор питания | Отображает состояние аккумулятора |
| Индикатор спутников | Отображает состояние отслеживания спутников |
| Индикатор передачи данных | Отображает состояние дифференциального сигнала |
| Индикатор bluetooth | Отображает состояние bluetooth соединения |
| Раздел 15 | Общие сведения |
| Рабочая температура | от -45°C до +85°C |
| Температура хранения | от -55°C до +95°C |
| Ударопрочность | Выдерживает падение с высоты 3 м |
| Защита | Степень защиты IP68 |
| Материал | Корпус из алюминиевого сплава |
| Размер | 172x148x58 |
| Вес | 1900 гр |
• Базовая станция GT NET660
• Блок питания 220В
• Кабель для передачи данных Lemo 5 – DB9
• Кабель антенный 10 м.
• Антенна GPS AT0046
• Внешняя GSM антенна
