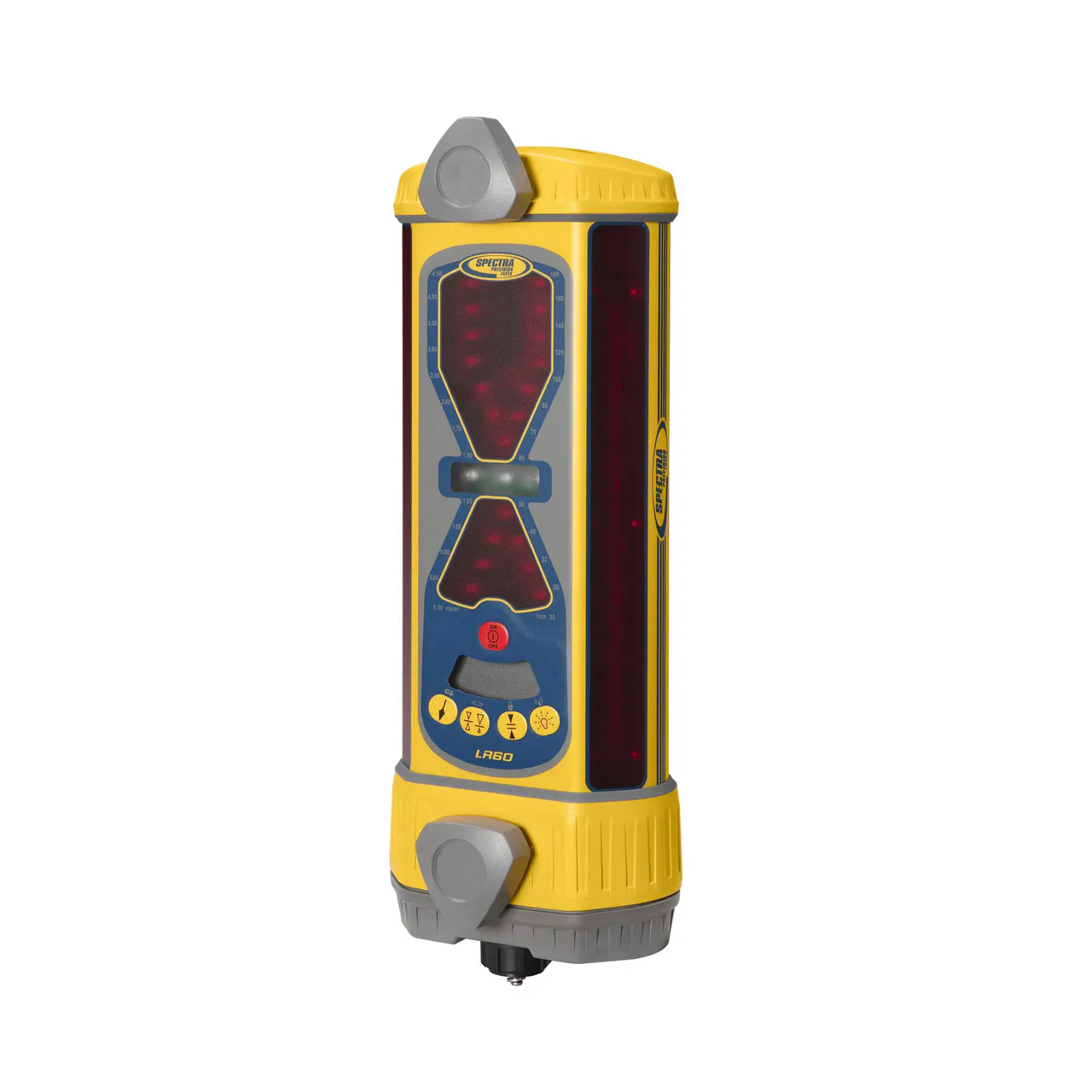

LR60 — приёмник лазерного излучения с углом захвата луча 360°, встроенным датчиком наклона, позволяющим контролировать вертикальность рабочего органа машины и функцией компенсации угла наклона. Предназначен для задания и контроля положения рабочего органа строительной техники, необходимого для выполнения проектных решений на стройплощадке, при производстве землеройных и профилировочных работ. Обычно используется на экскаваторах, бульдозерах, автогрейдерах, скреперах, планировщиках и другой строительной технике. Универсальный и простой в использовании LR60, работает со всеми типами ротационных лазеров и может устанавливаться на любых строительных машинах. Встроенный датчик наклона позволяет оперативно контролировать вертикальность рабочих органов строительной техники, что способствует повышению точности и увеличению производительности работ. Система компенсации угла, обеспечивающая автоматическую корректировку показаний индикатора при наклонном положении рабочего органа машины. Прочный водонепроницаемый корпус выдерживает любые погодные условия. Девять каналов информирования оператора о положении уровня. Сверхъяркие светодиодные индикаторы, указывающие направление движения для попадания в уровень, позволяют работать при любом освещении. Индикация направления движения при выходе луча из зоны захвата. Приём лазерного луча в диапазоне 360°. Четыре уровня точности. Может использоваться в двух режимах: автоматическом — в составе автоматической системы управления строительной техникой и индикаторном — с удаленным дисплеем RD10.
Технические характеристики Лазерный приемник LR60
- ПрименениеПредназначен для задания и контроля положения рабочего органа строительной техники, необходимого для выполнения проектных решений на стройплощадке, при производстве землеройных и профилировочных работ.
- Спектральная чувствительностьот 610 до 900 нм
- Чувствительность, точный режим± 5 мм
- Чувствительность, грубый режим±32 мм
- Защищенность корпусаводонепроницаемый корпус из поликарбоната и эластомеров
- Диапазон приема луча360°
- Рабочий диапазон (в зависимости от лазерного луча)более 460 м
- Зона захвата луча222
- Число каналов индикации9
- Точностьцентральная метка «На уровне» (планировка): 5 мм смещение метки «На уровне» (выемка/отсыпка): 6 мм
- Режим ACE – компенсация углов12 -25
- Точность наклона отваланет
- Точность вертикали-качаниястандартная 12 мм
- Автоматическое управлениеесть
- Индикацияярко / тускло
- Питание4 шт. Ni-MH аккумулятора, тип С
- Время работы, от батареи50-75
- Время работы, от аккумулятора40-50
- Время зарядки аккумуляторов, ч3 - 4
- Автоматическое отключениечерез 75 минут после потери лазерного луча
- Рабочая температура, °Cот -20 до +60°C
- Вес, кг2.7
- Габариты (Д x Ш x Г), мм343 x 142 x 149
- КомплектацияПриемник LR 60 с регулир. креплением, 4 x C-Cell NiMH Батареи, Измерительные ленты для установки, Зарядное устройство 220 V AC, Кейс, Руководство по эксплуатации
- БрендSpectra Precision
