Назначение

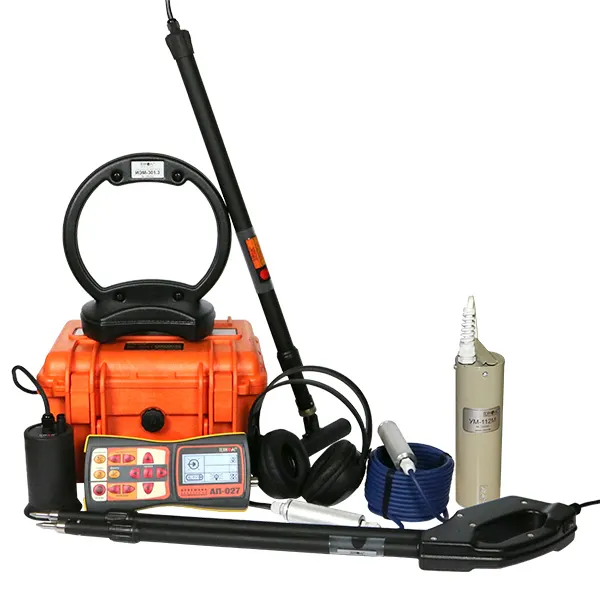

Кабелетрассотечеискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Наличие акустического датчика и ударного механизма позволяет проводить трассировку металлических и неэлектропроводящих трубопроводов, поиск утечек из трубопроводов и поиск мест повреждения кабеля.
Датчики контроля изоляции (ДКИ-117) и датчик-определитель дефектов коммуникаций ДОДК-117 предназначены для определения мест повреждения изоляции защитных покрытий газопроводов, систем катодной защиты тубопроводов.
Генератор мощностью 120 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.
Рекомендуемые области применения
- Трубопроводный транспорт
Решаемые задачи
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Трассировка и контроль изоляции защитных покрытий газопровода.
Особенности приемника «АП-027»
«АП-027» - это многофункциональный прибор, который ВПЕРВЫЕ В МИРОВОЙ ПРАКТИКЕ позволяет:
- Осуществлять поиск утечек жидкостей из трубопроводов.
- Осуществлять 2 вида трассопоиска (электромагнитный и акустический).
- Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами. (контактным и бесконтактным).
- Наличие функции выбора кабеля из пучка.
Существенные преимущества
- Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
- Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки).
- Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).
Дополнительные возможности
- Высокая чувствительность. Коэффициент усиления тракта до 100 дБ.
- Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
- Регулируемый уровень подсветки.
- Класс защиты от внешних воздействий IP54.
Функциональные возможности приемника «АП-027»
Режим «течепоиск»
Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон 0,1…2 кГц.
Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
Трансляция звукового сигнала на головные телефоны.
Режим «электромагнитный трассопоиск»
Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
Фильтры 50…60, 100…120, 512, 1024, 8192 Гц или «ШП», настраиваемый фильтр.
Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).
Режим «акустический трассопоиск»
Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).
Режим поиска дефектов изоляции электропроводящих коммуникаций
Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).
Режим выбора кабеля из пучка
Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).
Применяемые датчики
- акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
- электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
- контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
- бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
- «клещи» индукционные (КИ) для выбора кабеля из пучка.
Визуальная индикация
- Двухсегментная шкала уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения)
- График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0…100%
- Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации
- «История» измерений («память» на 30 значений уровня сигнала)
Особенности генератора «АГ-120Т»
- возможность выбора мощности генератора в зависимости от решаемых задач (от 120 до 270 Вт).
- мультичастотный (200…10000Гц), многофункциональный прибор может комплектоваться любым поисковым приемником.
- прибор не имеет равных по качественному показателю — соотношение: мощность – ресурс – габариты – вес.
- при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
- ограничение выходного напряжения на безопасном для человека уровне (24В).
- возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112.
Приемники поисковые многофункциональные «АП-027» используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.).
