Назначение

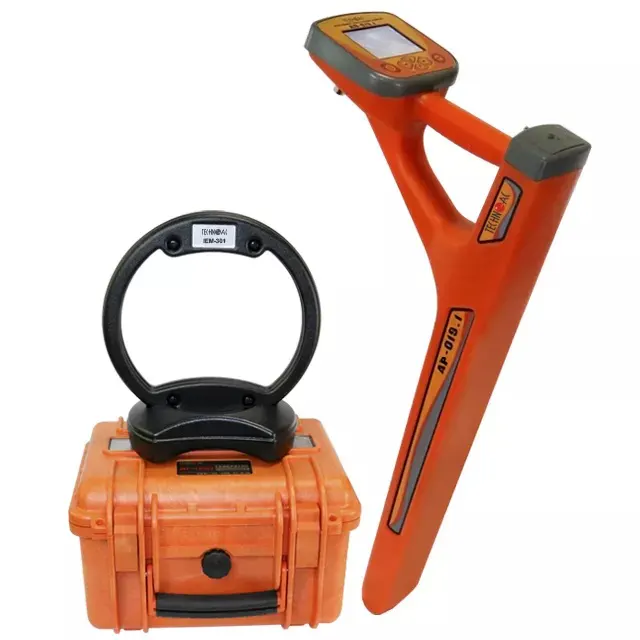

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет определить координаты прохождения коммуникации с помощью встроенного GPS\ГЛОНАСС модуля, которые можно сохранить в память прибора и позже просмотреть на компьютере.
Рекомендуемые области применения
- Энергетика с протяженными коммуникациями
- Геодезия
- Электрические сети
- ЭХ предприятия
- Теплосети
- ЖКХ
- Строительство
Особенности приемника
- встроенный GPS/ГЛОНАСС-модуль для сохранения координат и параметров точек, и нанесение трассы на карту Google или Яндекс;
- функция «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
- несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
- определение типа подземной коммуникации;
- полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
- встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
- большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
- одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
- поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
- подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
- идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
- корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
- возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора;
- меню на двух языках (русский и английский).
Функциональные возможности приемника «АП-019.3» в различных режимах работы
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «Трасса» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум»
Используется для нахождении центров нескольких коммуникаций, находящихся близко друг к другу.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «Зонд»
Используется при трассировке неметаллического трубопровода с помощью трубопроводного передатчика частоте 512 Гц (дополнительная опция).
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля
С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Особенности генератора «АГ-120Т»
- Возможность выбора частоты генерируемого сигнала;
- Возможность выбора мощности генератора в зависимости от решаемых задач;
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
- Автоматические выключения генерации при длительном простое;
- Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.
