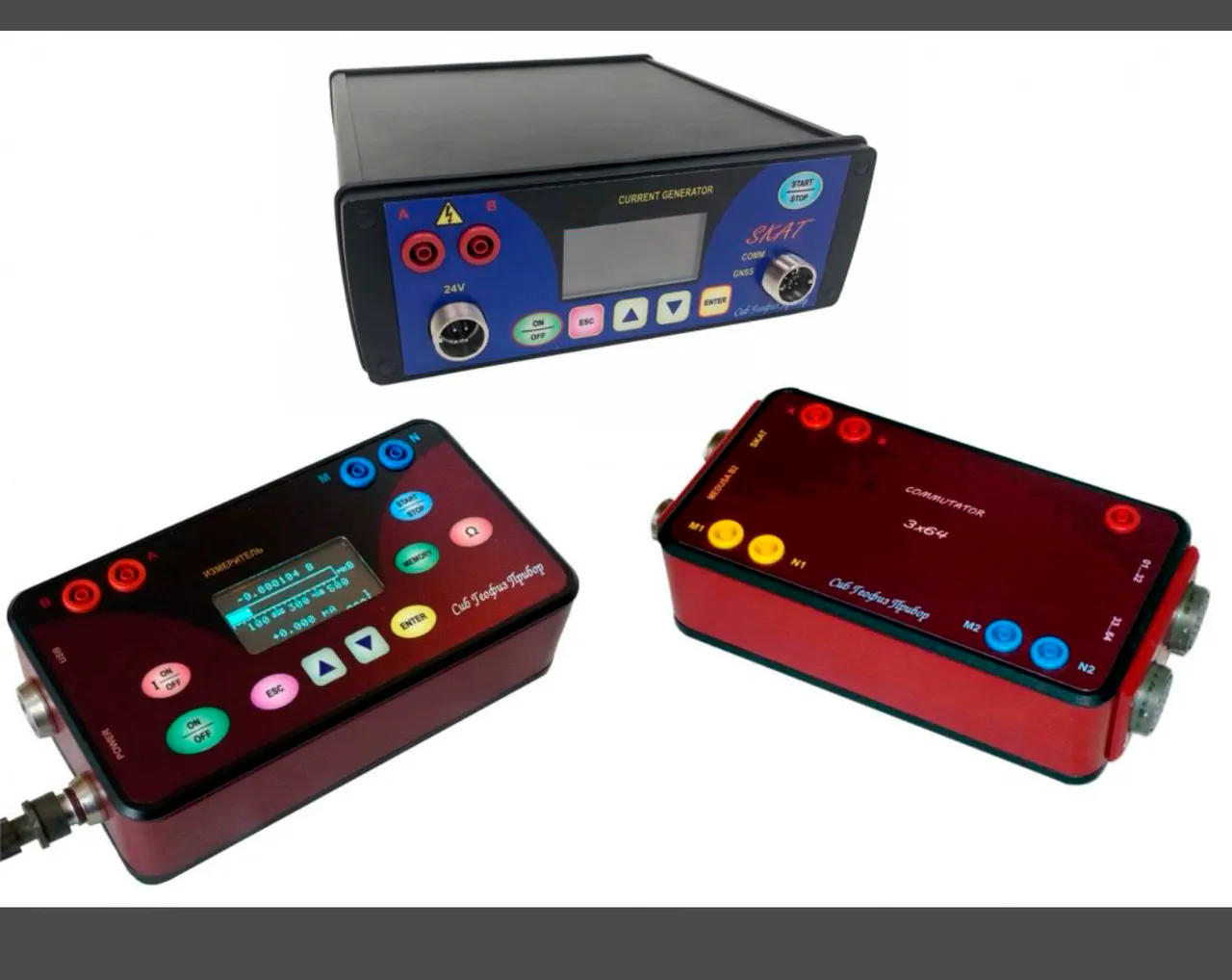

Электроразведочный комплект измерителя IM102 с генератором IM52 позволяет проводить работать методами сопротивлений (ВЭЗ, СГ, ЭП) и вызванной поляризации (ВП), в частотной и во временной области, а также методами ЕП и блуждающих токов.
Единый широкий диапазон длительностей импульсов в частотной и временной областях (от 0 до 625 Гц и от 0,5 до 32 секунд) позволяет гибко адаптировать методику работ в соответствии с задачами.
Сочетание электроразведочного комплекта с коммутатором кардинально повышает скорость выполнения детальных электроразведочных исследования, особенно в варианте томографии.
Электроразведочный коммутатор, предназначенный для переключения 64 приёмных и питающих электродов в соответствии с заданным протоколом, и позволяет подключать две 32-х электродные косы. Использует оба измерительных канала IM102, что дополнительно повышает скорость опроса электродов.
Области применения
- Геологическое картирование
- Поиск и разведка полезных ископаемых
- Поиски подземных вод
- Инженерные изыскания
- Экологические исследования
- Изучение и мониторинг опасных процессов
Комплектация
- Базовый комплект (без кос и электродов):
- Генератор тока электроразведочный IM52
- Измеритель электроразведочный IM102
- Профессиональный комплект:
- Генератор тока электроразведочный IM52
- Измеритель электроразведочный IM102
- Коммутатор электроразведочный
- Усиленные герметичные косы (32 электрода / шаг 5 м / 2 концевых разъема) (2 шт.)
- Электроды-шпильки титановые 30 см. (65 шт.)
- Соединители коса-электрод (65 шт.)
- Сумки-колчаны для электродов (2 шт.)
- Универсальная геофизическая катушка КТ-1С
- Кабель сталемедный Т-143 (1 км.)
- Сумка транспортная для оборудования (2 шт.)
| Максимальная выходная мощность генератора | 200 Вт |
|---|---|
| Значения выходного тока генератора | 1, 2, 5, …, 800, 900, 1000 мА |
| Максимальный ток утечки (в паузе) выключенного генератора тока | 0.01 мА |
| Максимальное выходное напряжение генератора | ±1 500 В (3 000 В peak-to-peak) |
| Рабочие частоты (первый набор) | 0.019, 0.038, 0.076, 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.53, 39.06, 78.125, 156.25, 312.5 и 625 Гц |
| Периоды (один импульс тока с паузой) второго набора | 0,5; 1; 2; 4; 8; 16; 32 с |
| Относительная погрешность стабилизации тока на активной нагрузке | не более 0.5 % |
| Питание генератора осуществляется от блока аккумуляторных батарей с выходным напряжением | 20 ÷ 30 В |
| Максимальная потребляемая мощность без нагрузки (AB) | 5.5 Вт |
| Максимальный потребляемый ток генератором тока | не более 12 А |
| Диапазон рабочих температур генератора тока | −40 ÷ +50 °С |
| Степень защиты | IP64 |
| Габариты | 212×77×235 мм |
| Количество гальванически изолированных измерительных каналов | два |
| Частоты для работы в частотной области | 0 (постоянный ток), 0.0190, 0.038, 0.076, 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.5, 39.0, 78.1, 156.25, 312.5 и 625.0 Гц |
| Длительность импульса тока (время спада) при работе во временной области | 0.5, 1, 2, 4, 8, 16 с |
| Максимальное значение напряжения регистрируемого входного сигнала | ±5 В |
| Коэффициенты усиления предварительного усилителя | 1 и 8 |
| Входное сопротивление измерительных каналов по постоянному току | не менее 60 МОм |
| Относительная погрешность измерения напряжения входного сигнала в диапазоне от 500 мкВ до 5 В | не более 1 % |
| Типовое значение погрешности измерения для напряжений свыше 10 мВ | менее 0.1 % |
| Интерфейс связи с компьютером | USB |
| Продолжительность непрерывной автономной работы измерителя с двумя включенными каналами | до 10 часов |
| Напряжение питания/заряда измерителя от внешнего источника постоянного тока | от 4.5 до 15 В |
| Максимальный потребляемый ток от внешнего источника постоянного тока | 2.5 А |
| Степень защиты по ГОСТ14254-96 (МЭК 529-89 CE I70-1 EN 60529) –. | IP64 |
| Диапазон рабочих температур измерителя | −40 ÷ +60 °С |
| Габаритные размеры измерителя | не более 210×110×70 мм |
| Масса измерителя | не более 1.4 кг |
| Количество коммутируемых электродов | 64 |
| Количество коммутируемых измерительных каналов | 2 |
| Количество коммутируемых питающих каналов | 1 |
| Коммутация выносного электрода «бесконечность» | есть |
| Степень защиты по ГОСТ14254-96 (МЭК 529-89 CEI 70-1 EN 60529) | IP64 |
| Диапазон рабочих температур | −40 ÷ +70 °С |
| Габаритные размеры | 230×110×60 мм |
| Масса | < 1.4 кг |
