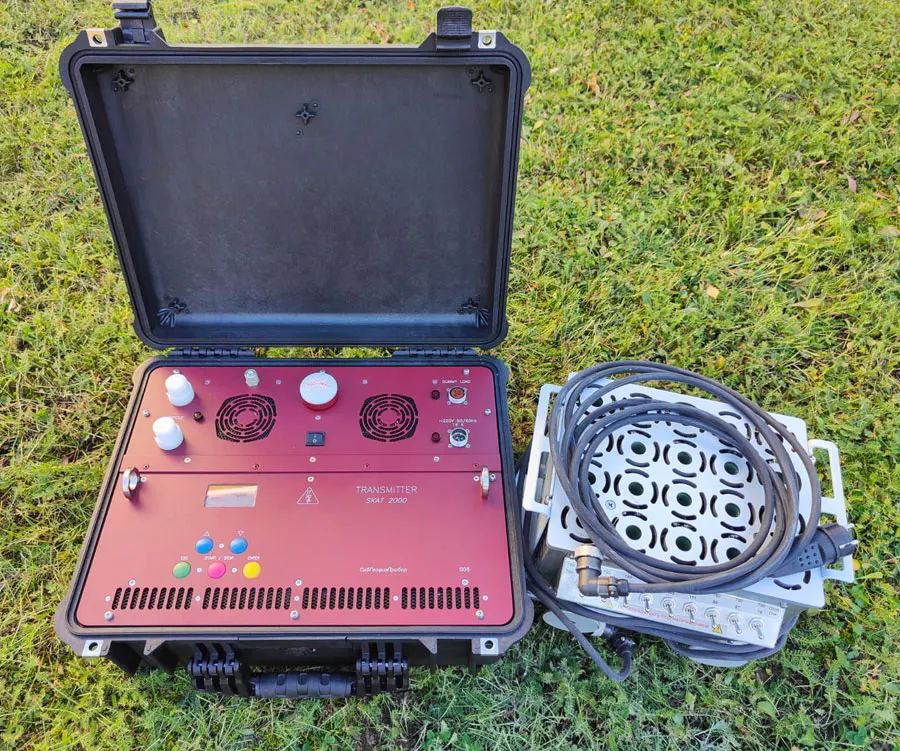

SKAT 2000 — Это «старший брат» генератора SGD-SKAT, давно зарекомендовавшего себя в полевых условиях при выполнении инженерно-геофизических и поисково-разведочных задач. Комплект SKAT 2000 разработан для выполнения электроразведки методами сопротивлений, вызванной поляризации, частотного зондирования и проч.
Широкий диапазон выходного напряжения (до 1000 В) и амплитуды тока (до 8 А) позволяют использовать генератор для глубинных ВЭЗ (вертикальных электрических зондирований), электроразведки ВП-СГ на протяжённых участках и для электротомографии даже в условиях низких удельных сопротивлений. Прибор генерирует стабилизированные по амплитуде прямоугольные импульсы с чередованием полярности как с паузой (положительный импульс — пауза — отрицательный импульс — пауза), так и без паузы (положительный импульс— отрицательный импульс — положительный импульс— отрицательный импульс). Для работы в частотной области есть три набора частот и один набор для работы во временной области.
Синхронизация с измерителем может быть установлена при помощи встроенного ГНСС модуля, точность выдачи сигнала 1PPS которого составляет 0.06 мкс. Модуль работает как с ГЛОНАСС, так и с GPS сигналом, что обеспечивает стабильный приём спутникового сигнала даже в арктических широтах.
Корпус генератора выполнен в виде ударопрочного защищённого (IP67) кейса, который даже в открытом положении имеет степень защиты IP64. Комплект поставки SKAT 2000 включает балластный модуль сопротивлений с настраиваемым от 78 Ом до 780 Ом сопротивлением.
Области применения
- Поиск и разведка полезных ископаемых
- Гидрогеологические изыскания
- Инженерно-геологические изыскания
Комплектация
- Генератор тока
- Электроразведочный «SKAT 2000»
- Кабель питание «ПИТАНИЕ 220 В»
- Розетка кабельная 2РМ22КПН4Г3В1
- Вилка кабельная 2РМ22КПН4Ш3В1
- Система навигации GPS/GLONASS SGD-NGG
- Балласт 2 кВт
| Максимальная выходная мощность | 2000 Вт |
|---|---|
| Номинальная выходная амплитуда выходного тока | От 0.25 до 8.0 А с шагом 0.25 А |
| Относительная погрешность стабилизации тока | Не более 1 % |
| Форма выходного тока | Прямоугольные импульсы |
| Скважность импульсов | 1 (без паузы) или 2 (с паузой) |
| Количество наборов частот | 4 |
| Номинальные частоты первого набора | 0.019, 0.038, 0.076, 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.53, 39.06, 78.125, 156.25, 312.5, 625.0 Гц |
| Периоды (один импульс тока с паузой) второго набора | 0.5, 1, 2 и 4 с |
| Номинальные частоты третьего набора | 0.015625, 0.03125, 0.0625, 0.125, 0.250, 0.500, 1.00, 2.00, 4.00, 8.00, 16.00, 32.00, 64.00, 128.0, 256.0, 512.0 Гц. |
| Номинальные частоты четвертого набора | 0.0208333, 0.0416667, 0.0833333, 0.166667, 0.333333, 0.666667, 1.33333, 2.66667, 5.33333, 10.6667, 21.3333, 42.6667, 85.3333, 170.667, 341.333, 682.667 Гц |
| Абсолютная погрешность установки частоты импульсов без использования GNSS-приёмника | ± 1∙10 -6с |
| Относительная нестабильность установки частот импульсов без использования GNSS-приёмника | ± 1∙10 -6с |
| Синхронизация | внутренняя или внешняя от системы навигации GPS/GLONASS SGD-NGG |
| Питание | от сети переменного тока с частотой от 47 до 63 Гц с напряжением от 195 до 253 В |
| Степень защиты по ГОСТ14254-96 (МЭК 529-89 CE I70-1 EN 60529) | в рабочем положении IP64 в транспортном положении IP67 |
| Диапазон рабочих температур | − 20 до +50° С |
| Тип приёмника | GPS & GLONASS |
| Количество каналов приёмника | 72 |
| Время позиционирования – «холодный» старт | не более 30 с |
| Время позиционирования – «тёплый» старт | не более 2 с |
| Степень защиты по ГОСТ14254-96 | IP67 |
| Диапазон изменения сопротивления | от 78 до 780 Ом |
| Максимальная потребляемая мощность | 2000 Вт |
| Максимальное рабочее напряжение постоянного тока | 400 В |
| Габариты | В рабочем положении 355×240×390 мм В транспортном положении 355×240×220 мм |
| Масса | 8 кг |
