Описание

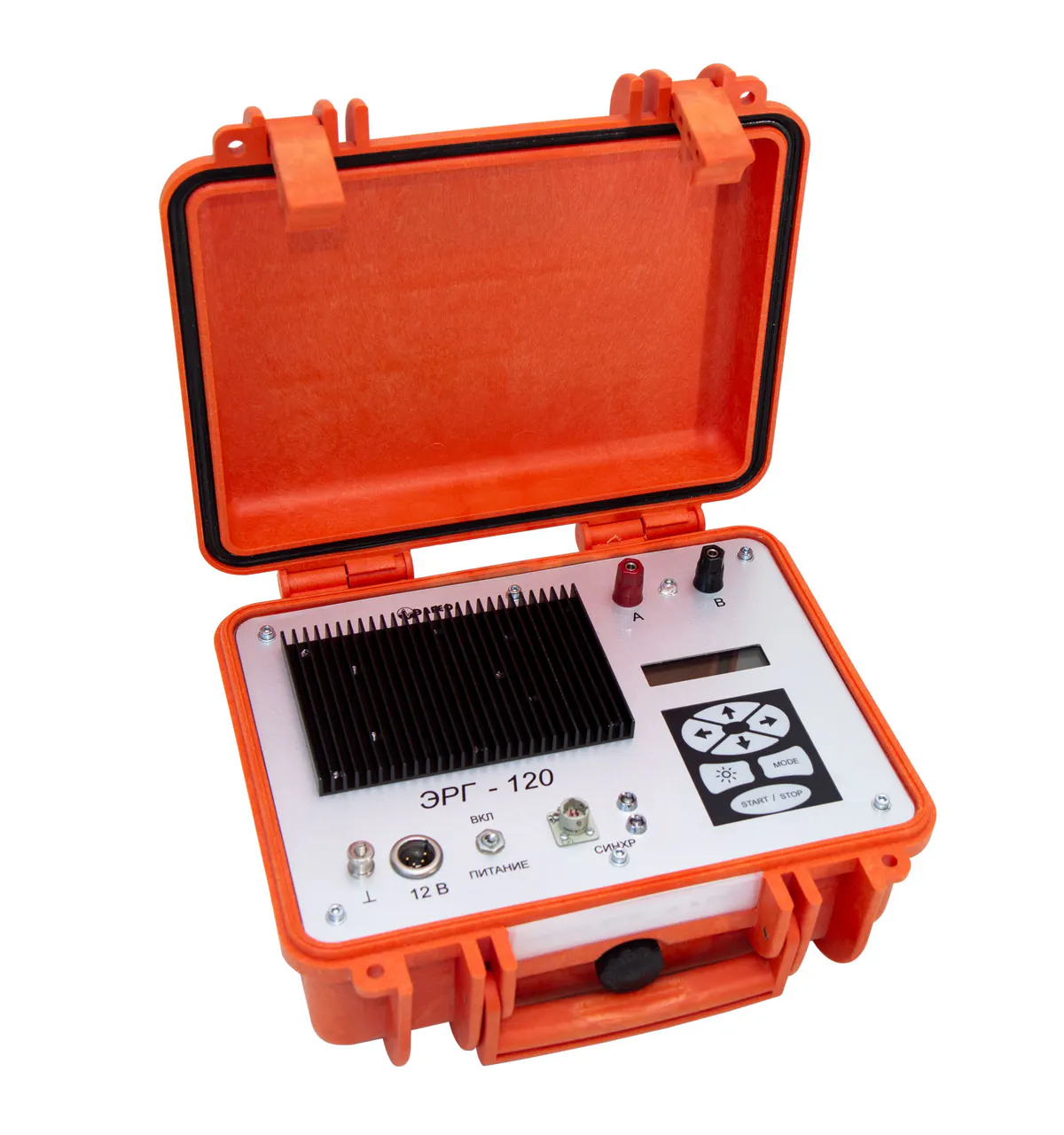

Электроразведочный генератор ЭРГ-120 предназначен для возбуждения в заземленной линии прямоугольных разнополярных импульсов стабилизированного тока при съемках методами ВП и сопротивлений. Возможна работа как в импульсном режиме со скважностью 2 (РПИ-2), так и в частотном режиме без пауз (РПИ-1). В генераторе предусмотрена возможность синхронизации с измерителем по сигналам GPS с помощью синхронизаторов GPS, входящих в комплект аппаратуры.
Управление работой генератора осуществляется с помощью клавиатуры и жидкокристаллического индикатора (ЖКИ). На ЖКИ отображаются как заданные оператором рабочие параметры, так и текущее состояние генератора (отсутствие стабилизации тока, выходное напряжение, напряжение питания).
Предусмотрена защита генератора от короткого замыкания выхода, от перенапряжения в линии АВ, от обрыва линии АВ, от перегрева.
Фактически, генератор ЭРГ-120, является маломощным аналогом генератора ВП-1000М. Основные отличия — уменьшенные рабочие характеристики (максимальные значения мощности, выходного тока и выходного напряжения) и аккумуляторное питание.
Генератор ЭРГ-120 может работать с разными измерителями.
