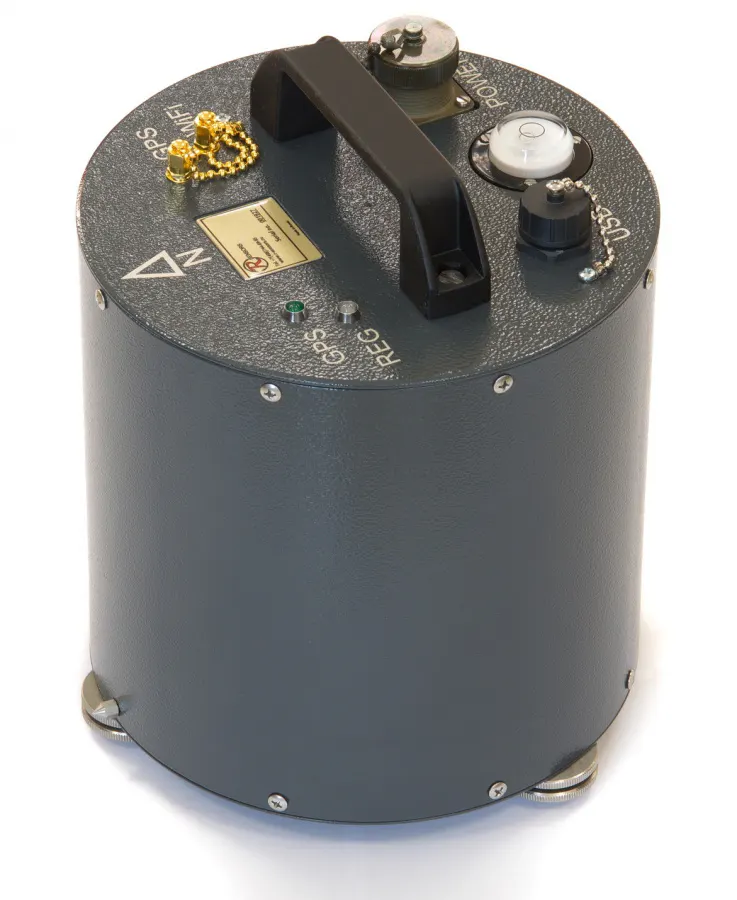

CME-6011ND и СМЕ-6111ND – это цифровые 3-компонентные малошумящие широкополосные сейсмометры с обратной связью. Приборы отличаются нижним порогом частот регистрации, который начинается от 30 или 60 секунд соответственно. Сейсмометры выполнены в прочном корпусе, что позволяет эффективно использовать их не только в обсерваториях, но и производстве полевых сейсмологических наблюдений или сейсмического микрорайонирования.
Сейсмометры сочетают в себе малошумящие молекулярно-электронные чувствительные элементы (преобразователи) и электродинамическую обратную связь, что обеспечивает малую неравномерность характеристики в широком частотном диапазоне, высокий динамический диапазон и температурную и временную стабильность параметров.
Назначение
- Сейсмическое микрорайонирование
- Пассивная сейсморазведка
- Обсерваторские наблюдения
- Сейсмологические исследования
Комплектация
- Сейсмометр CME-6011ND или CME-6111ND
- Кабель питания 1.5 м
- Цифровой кабель 1.5 м с 10-контактным разъёмом с одной стороны, разъёмом USB-A и свободными концами с другой стороны
- Кабель USB
- Антенна Wi-Fi SMA-M для установки на корпус
- Антенна GPS с кабелем 5 м
- Регулировочные ножки
- Паспорт
| Частотный диапазон<br> | 0.033 Гц (30 сек) — 50 Гц0.016 Гц (60 сек) — 50 Гц<br> |
|---|---|
| Чувствительность<br> | 2000 В/(м/с) |
| Максимальный измеряемый сигнал | ±20 В или ±10 мм/с<br> |
| Собственный шум на 1 Гц<br> | 2.5 нм/сек (5.0 мкВ)1.4 нм/сек (2.8 мкВ)<br> |
| Динамический диапазон<br> | 132 дБ на 1 Гц137 дБ на 1 Гц<br> |
| Нелинейность<br> | 0.2%0.2%<br> |
| Оси чувствительности<br> | вертикальная, север, восток<br> |
| Напряжение питания<br> | 12/24 В номинальное (9-36 В допустимое)<br> |
| Номинальное потребление<br> | 1.2 Вт номинальное / 3.25 Вт пиковое<br> |
| Температурный диапазон работы | -40°C — +55°C<br> |
| Допустимый угол установки | ± 15° |
| Частота опроса АЦП | 1, 10, 50, 100, 125, 250, 500, 1000 Гц |
| Разрядность АЦП | 24 разряда |
| Шум АЦП | 21.6 эффективных разряда при частоте выборок 100 выб/сек<br> |
| Коэффициенты усиления<br> | 1, 2, 4, 8, 12<br> |
| Режимы записи данных<br> | постоянный или по расписанию<br> |
| Форматы записи данных<br> | внутренний бинарный, имеются конвертеры в miniSeed, SEG-Y, ASCII, SAC |
| Хранение данных<br> | microSD 32 ГБ<br> |
| Передача данных<br> | USB 2.0, Wi-Fi<br> |
| Паразитная межосевая чувствительность<br> | -60 дБ |
| Встроенные датчики для мониторинга состояния прибора<br> | напряжение питания, температура, азимут, наклон<br> |
| Время до начала получения данных после включения<br> | 5-15 минут |
| Юстировка, фиксация<br> | не требуется |
| Тип разъемов<br> | 10-контактный MS-3102 вилка — многофункциональный разъем, SMA-М — активная/пассивная антенна GPS, SMA-М — Wi-Fi антенна, USB-B – высокоскоростной USB<br> |
| Точность синхронизации<br> | < 1 мксек<br> |
| Спутниковый приемник<br> | GPS / GLONASS<br> |
| Материал корпуса | Алюминий, нержавеющая сталь |
| Габариты | D=204 мм, h=238 мм (с ручкой) |
| Вес | 7.0 кг7.9 кг |
