Описание
Телеметрическая станция SGD-SMH96 предназначена для непрерывной регистрации микросейсмических сигналов на поверхности и используется для мониторинга добычи континентальных УВ.
Система регистрации состоит из бортового и полевых модулей, соединенных однотипными кабелями длиной 110 м через ряд ретрансляторов. К полевым модулям подключаются одно- или трехкомпонентные сейсмические датчики. Схема расстановки станции показана на рисунке ниже.

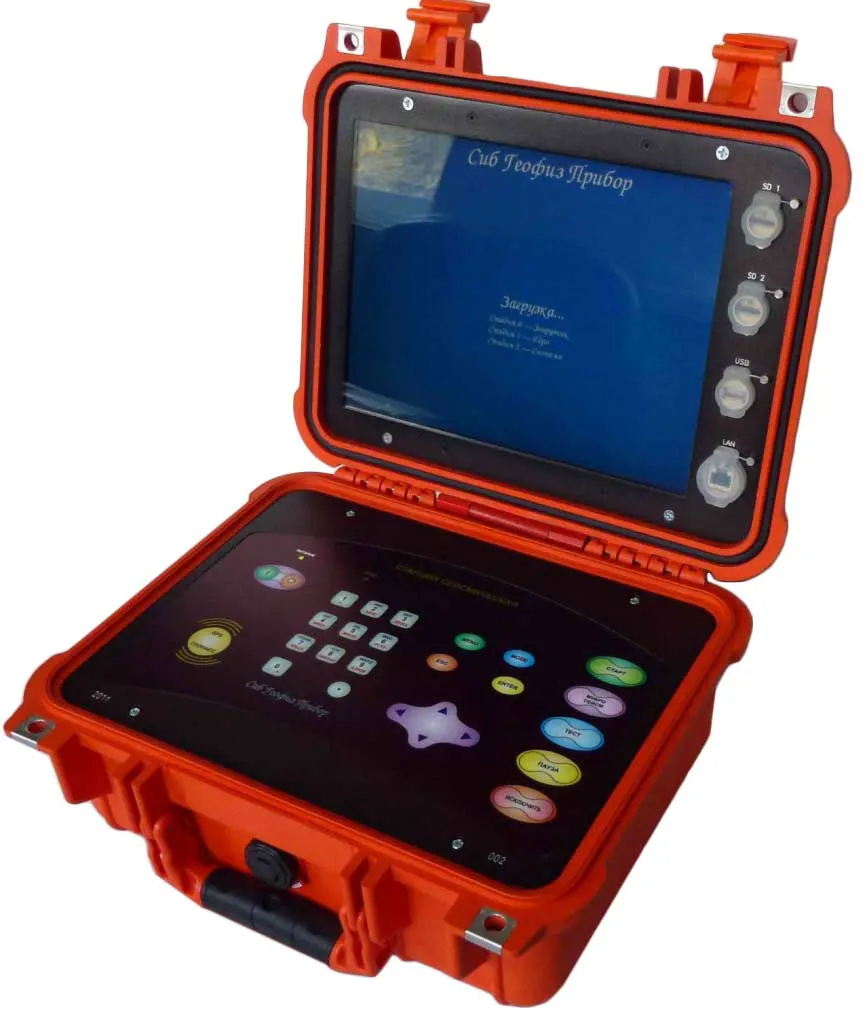

В состав станции входит универсальный бортовой модуль, способный работать в составе любой телеметрической системы SGD. Бортовой модуль тестирует работоспособность и параметры сейсмоприемников, выполняет регистрацию, запись и визуализацию данных. Модуль ретранслятора выполняет функцию передачи команд управления, данных и синхронизации между полевыми и бортовым модулем. Запись производится поочередно на две съемные карты, которые можно менять без остановки записи, данные сохраняются в формате SEG-Y (побитная схема записи представлена в файле). Питание станции осуществляется внешним аккумулятором, внутренний используется только во время замены батареи.
Комплектация
- Модуль бортовой SGD-SMH/CUA
- Модуль полевой SGD-SMH/FU3 или SGD-SMH/FU
- Датчик сейсмический трех- или однокомпонентный (SGD-SMH/G3 или SGD-SMH/G)
- Модуль ретранслятора SGD-SMH/TR
- Блок аккумуляторных батарей 12 В, 75 А*ч
Дополнительное оборудование
- Устройство зарядное SGD-BC30002
- Тестер геофонов SGD-TG
