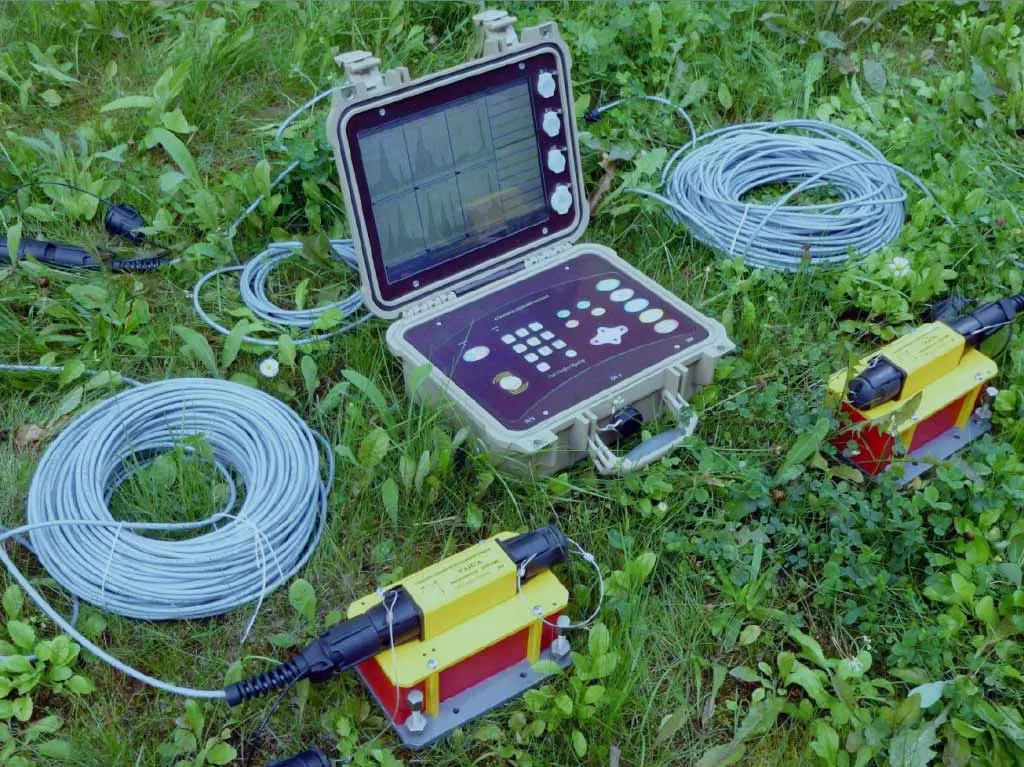

Станция микросейсмического мониторинга SGD-SME TAIGA U предназначена для определения сейсмических свойств грунтов методами «микросейсм», «спектральных отношений» и «сейсмических жесткостей». Работа производиться в автономном режиме.
Сейсмостанция TAIGA U имеет универсальный бортовой модуль SGD-SME, способный работать с трехкомпонентными регистрирующими датчиками SGS-SME TAIGA, полевыми модулями сейсмостанции SGD-SET или скважинным зондом SGD-SLM GNOME.
Проведение работ методом сейсмомикрорайонирования необходимо для учета проявлений землетрясений при строительстве отдельных зданий и сооружений, т.к. данные регионального сейсмического районирования не могут учитывать конкретных инженерно-геологических условий и совпадение периода колебания сооружения и грунта в его основании.
Поставка оборудования возможна в различной комплектации
- Бортовой модуль SGD-SMU с двумя трехкомпонентными датчиками SGS-SME TAIGA
- Бортовой модуль SGD-SMU с 12 полевыми модулями SGD-SET
- Бортовой модуль SGD-SMU с 24 полевыми модулями SGD-SET
- Бортовой модуль SGD-SMU со скважинным зондом SGD-SLM GNOME
| Тип сейсмоприемника пьезоэлектрического | А1638 |
|---|---|
| Количество каналов регистрации сейсмического сигнала | 3 |
| Коэффициент преобразования при частоте сигнала 20 Гц | 0.34 ± 0.4 В/м/с² |
| Эффективное значение уровня собственных шумов датчика, в полосе частот 0.1 ÷ 400 Гц | не более 2•10-3 м/с2 |
| Относительный коэффициент поперечного преобразования сигнала | ≤ 6% |
| Коэффициент электрической калибровки каналов датчика на частоте сигнала 20 Гц | 0.25 ÷ 5 |
| Входное сопротивление калибровочного входа | ≥ 1000 Ом |
| Постоянная составляющая напряжения выходного сигнала датчика | ≤ 70 мВ |
| Диапазон напряжений питания датчика от источника постоянного тока | ± 5 ÷ 12 В |
| Потребляемый постоянный ток датчиком | ≤ ± 3.5 мА |
| Диапазон рабочих температур датчика | —40 ÷ +50 °С |
| Габаритные размеры датчика не более | 70×70×53 мм |
| Масса датчика не более | 0.3 кг |
| Уровень собственных шумов регистрирующего канала при коэффициенте усиления Ku=2000 и частоте квантования Fd=128Гц | ≤ 1.2 мкВ |
| Максимальное напряжение входного сигнала Umax, при коэффициенте усиления предварительного усилителя Ku = 1 и частоте входного сигнала 16 Гц | ≤ ± 2.5 В |
| Коэффициент предварительного усиления регистрирующего канала (Ku) с погрешностью ±1% | 1, 2, 5, 10, 20, 50, 100, 200, 250, 500, 1000 и 2000 |
| Мгновенный динамический диапазон регистрации сигнала | ≥ 110 дБ |
| Коэффициент подавления входного синфазного сигнала | >85 дБ |
| Частотный диапазон (полоса пропускания) регистрируемого сигнала по уровню минус 3 дБ | 0.1 ÷ 25 (30) Гц |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно значения на частоте 16 Гц | ≤ ± 1 дБ |
| Количество разрядов АЦП | 24 |
| Частота квантования регистрируемого сигнала | 128, 256, 512 и 1024 Гц |
| Коэффициент нелинейных искажений регистрирующего канала при частоте квантования сигнала Fd=128 Гц | ≤ 0.001 % |
| Количество каналов приемо-передачи (ретрансляции) данных, команд управления и синхронизации | 2 |
| Интерфейс и протокол приемо-передачи (ретрансляции) данных, команд управления и синхронизации | Специальный |
| Скорость передачи данных, команд управления и синхронизации | 2048 кбит/сек |
| Длина линии связи (кабеля соединительного) | ≤ 300 метров |
| Основные показатели надежности регистратора: | — средняя наработка на отказ: ≤ 2000 ч — средний срок службы: ≤ 6 лет — средний срок сохраняемости: ≤ 3 лет |
| Диапазон напряжений питания регистратора от источника постоянного тока | 24 ÷ 50 В |
| Потребляемая мощность регистратором, при напряжение питания 48 В: | — в дежурном режиме: ≤ 0.4 Вт — в режиме регистрации: ≤ 1.0 Вт |
| Степень защиты регистратора по ГОСТ14254-96 | IP66 |
| Диапазон рабочих температур регистратора | —40 ÷ +70 °С |
| Габаритные размеры регистратора не более | 200(230*)×150×145 мм |
| Масса регистратора | ≤ 2.7 кг |
| Максимальное количество каналов регистрации, при Fd = 1024 Hz или Fd = 1000 Hz | 6 или 320 |
| Количество линий связи для подключения полевых модулей (ПМ) | 2 |
| Максимальное количество ПМ подключаемых к одной линии связи | 50 |
| Интерфейс и протокол передачи данных и команд управления по линии связи | Специальный |
| Максимальная скорость передачи данных и команд управления в линиях связи в режиме «регистрация микросейсм» | 2048 кбит/сек |
| Длина линии связи (кабеля) между бортовым модулем и полевым модулем, а также между двумя соседними полевыми модулями, при работе методом «регистрация микросейсм» | 10 ÷ 310 метров |
| Режим регистрации данных | непрерывный/заданной длины |
| Количество интерфейсов типа USB 2.0 для обновления встроенного ПО и подключения стандартных внешних устройств (клавиатура, манипулятор «мышь», принтер, ЗУ типа USB Memory Flash и т.п.) | 1 |
| Количество интерфейсов типа ETHERNET 10/100 Мбит/с | 1 |
| Количество интерфейсов для подключения ЗУ типа microSD | 2 |
| Максимальный объём памяти модуля памяти, подключаемой к одному интерфейсу, типа micro SDHC Card Class | 64 GB |
| Тип управляющего микрокомпьютера | Colibri T20 512MB IT |
| Тип операционной системы | LINUX |
| Тип цветного графического дисплея с разрешением 1024•768 точек | 12.1” SVGA NL10276BC24-21F |
