Описание

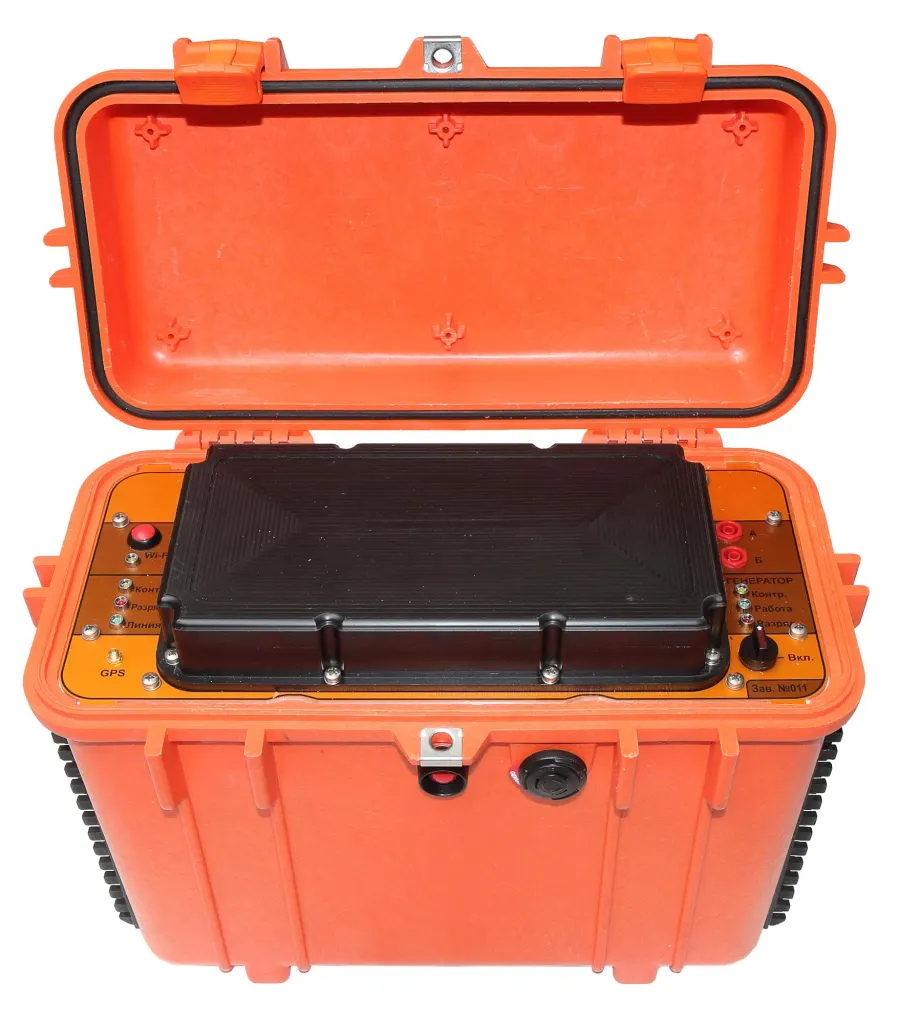

ОМЕГА-48М2 — электроразведочный комплекс, предназначенный для выполнения наблюдений методами электротомографии сопротивлений и электротомографии вызванной поляризации (ВП), реализованными с размещением приемных и передающих электродов в косе, максимально возможное количество которых равно 48. Благодаря действительно мощному встроенному генератору (250 Вт), обеспечивающему ток до 2 А, и наличию 10-ти измерительных каналов, станция позволяет быстро получать большие объемы качественных данных, что прямо сказывается на детальности исследований и производительности работ. Управление станцией осуществляется через ноутбук, в процессе измерений возможно выполнение первичной обработки и визуализации данных для оценки их качества и внесения изменений в параметры измерительной установки.
Станция измеряет разность потенциалов между приемными и питающими электродами и выходной ток генератора. В методе электротомографии сопротивлений потенциалы измеряются при постоянном токе, и потом пересчитываются с учетом геометрии расстановки последовательно в кажущееся сопротивление и удельное. При работе методом электротомографии ВП разность потенциалов измеряется в паузе, при обработке рассчитывается не только сопротивление, но и поляризуемость.
Минимальный комплект оборудования необходимый для работы состоит из станции, электроразведочных кос, электродов и соединителей коса-электрод. Для создания протокола наблюдений, анализа, обработки и интерпретации данных рекомендуются к приобретению программы ZondRes2d, ZondRes3d, или ЕRTLab.
ОМЕГА-48М2 применяется при проведении работ методами:
- Сопротивлений в варианте 2D и 3D электротомографии
- Электротомографии ВП
Измерительные установки
- Веннера (α, β, γ конфигурации)
- Шлюмберже
- Дипольная осевая
- Трёхэлектродная (прямая и обратная)
- Двухэлектродная
Решаемые задачи
- Уточнение геологического строения
- Определение глубины залегания скальных пород
- Оконтуривание зон рудных полезных ископаемых
- Картирование карстовых структур, зон трещиноватости и повышенной влажности
- Поиск подземных вод
- Мониторинг опасных процессов
Комплектация
- Базовый комплект:
- Станция ОМЕГА-48М2
- Блок питания БП-12/24
- Зарядное устройство
- Антенна модуля ГНСС
- Кабель питания
- Кабель АКБ
- Кабель Ethernet
- Штекер BP-214
- Программа управления станцией
- Комплект технической документации
- Профессиональный комплект:
- Станция ОМЕГА-48М2
- Блок питания БП-12/24
- Зарядное устройство
- Антенна модуля ГНСС
- Кабель питания
- Кабель АКБ
- Кабель Ethernet
- Штекер BP-214
- Программа управления станцией
- Комплект технической документации
- Коса электроразведочная (24 эл. / шаг 5 м / 2 разъема) — 2 шт.
- Электрод титановый 0,3 м — 50 шт.
- Соединители коса-электрод — 50 шт.
- Сумки-колчаны для электродов (2 шт.)
- Универсальная геофизическая катушка КТ-1С
- Кабель сталемедный Т-143 (1 км.)
- Сумка транспортная для дополнительного оборудования (2 шт.)
Возможна замена электроразведочных кос в комплектах на косы с шагом между электродами 1, 2, 2.5, 3, 5 или 10 метров.
