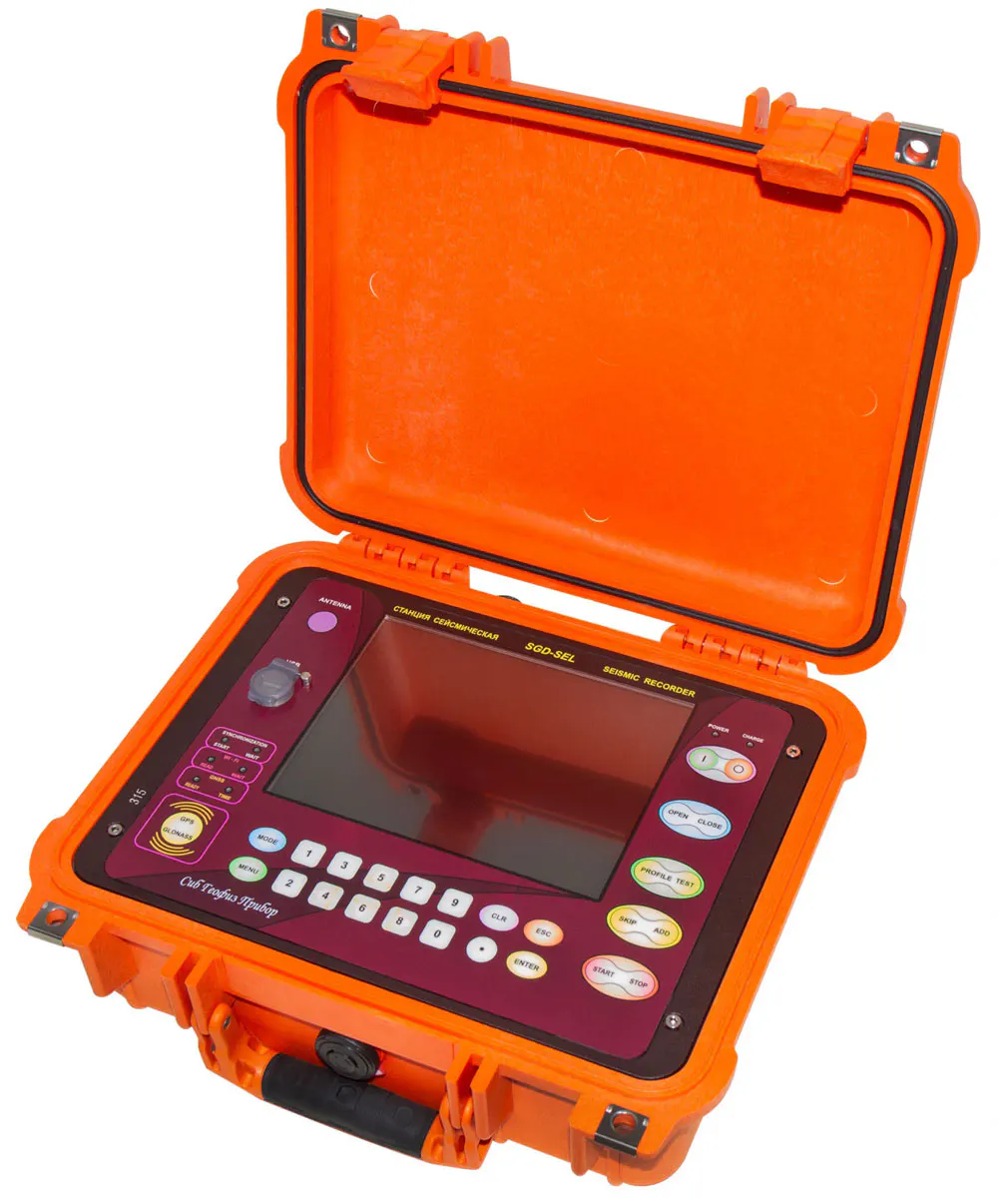

SGD-SEL — портативная линейная многоканальная сейсмостанция, предназначенная для производства инженерно-геофизических изысканий методами МПВ, ОГТ, МСК, ВСП, МСП, MASW, СМР, и для изучения верхней части разреза (ВЧР). Ударопрочный конструктив, встроенный блок управления с контрастным дисплеем и герметичная специализированная шильд-клавиатура повышает уровень надежности и удобство работы с сейсмостанцией.
Кроме стандартных источников возбуждения сигнала в малоглубинной сейсморазведке (механизированный молот, кувалда, сейсморужья), станция поддерживает работу с электродинамическими импульсными источниками Геотон.
Важной особенностью сейсмостанции является наличие служебных каналов регистрации данных, которые позволяют регистрировать запускающий импульс. В постобработке информация со служебных каналов может быть использована для коррекции отметки момента запуска.
Доступны различные версии сейсмостанции
- 12, 24 или 48 каналов регистрации
- Со встроенным аккумулятором (только для 12-ти и 24-х канальной версий станции)
- С возможностью увеличения каналов регистрации, путем установки дополнительных плат АЦП (для 24-х канальной версии станции без встроенного аккумулятора)
Область применения и назначение
- Инженерные исследования методами сейсморазведки, системы сейсмического мониторинга техногенных объектов и т.п.
- Предварительное усиление, аналого-цифровое преобразование, накопление и хранение зарегистрированных данных
- Отображение зарегистрированных данных на экране встроенного графического индикатора
Комплектация
- Регистратор SGD-SEL
- Кабель сетевой 220 V, 6 A
- Розетка кабельная SGD-SAH
- Розетка кабельная ПИТАНИЕ 12В
- Розетка кабельная SYNC
- Розетка кабельная 2РМТ42КПН50Г2В1В (серебро) с кожухом
- Модуль памяти USB Flash Drive 32 GB
- Руководство по эксплуатации (на русском языке)
| Количество каналов регистрации сейсмического сигнала | 48, 24, 12 |
|---|---|
| Количество дополнительных (служебных) каналов регистрации | два |
| Уровень собственных шумов регистрирующего канала | <0.12 мкВ при дБ=128, Т=2мс |
| Максимальное напряжение входного сигнала | ±2.5 В |
| Входное сопротивление регистрирующего канала | >20 кОм |
| Коэффициент предварительного усиления регистрирующего канала | 1, 2, 4, 8, 16, 32, 64, 128, 256 и 512 дБ |
| Мгновенный динамический диапазон регистрации сигнала | >115 дБ |
| Коэффициент взаимных влияний между регистрирующими каналами | >115 дБ |
| Коэффициент подавления входного синфазного сигнала | >100 дБ |
| Частотный диапазон регистрируемого сигнала (по уровню минус 3 дБ) | 0…245 (490, 980, 1960, 3920) Гц |
| Период квантования регистрируемого сигнала | 2, 1, 0.5, 0.25 и 0.125 мс |
| Коэффициент нелинейных искажений регистрирующего канала | <0.001 % |
| Количество разрядов АЦП | 24 |
| Максимальная длительность регистрации сейсмического сигнала | 64 000 отсчетов или (8…128) сек |
| Емкость ЗУ данных | 32 Гбайт |
| Время опережения начала регистрации сигнала | От 0 до 32 мс |
| Тип графического дисплея | TFT 8.4” |
| Разрешение графического дисплея | 800*600 точек |
| Тип клавиатуры | герметичная, шильд |
| Управляющий компьютер (микропроцессор) | Colibri iMX6 Solo |
| Тип встроенной аккумуляторной батареи | LiCoO2 |
| Номинальное выходное напряжение встроенной аккумуляторной батареи | 14.6 В |
| Номинальная емкость встроенной аккумуляторной батареи 28 | 28 А*ч, 14 А*ч, 14 А*ч |
| Продолжительность непрерывной работы от встроенной аккумуляторной батареи | 24÷32 часа, 12÷22 часа, 20÷32 часа |
| Напряжение питания/заряда от источника переменного тока «50/60 Гц» | 85÷264 В |
| Время заряда полностью разряженной аккумуляторной батареи | 7 часов, 7 часов, 7 часов |
| Напряжение питания от внешнего источника постоянного тока | 10.5÷15 В |
| Максимальная потребляемая мощность от внешнего источника постоянного тока | 16 Вт, 13 Вт, 10 Вт |
| Степень защиты по ГОСТ 14254-96 (*транспортное положение) | IP64/IP67* |
| Диапазон рабочих температур | -30 ÷ +50 °С |
| Габаритные размеры | 340х295х152 мм |
| Масса | 6.7 кг, 5.4 кг, 5.3 кг |
