Описание

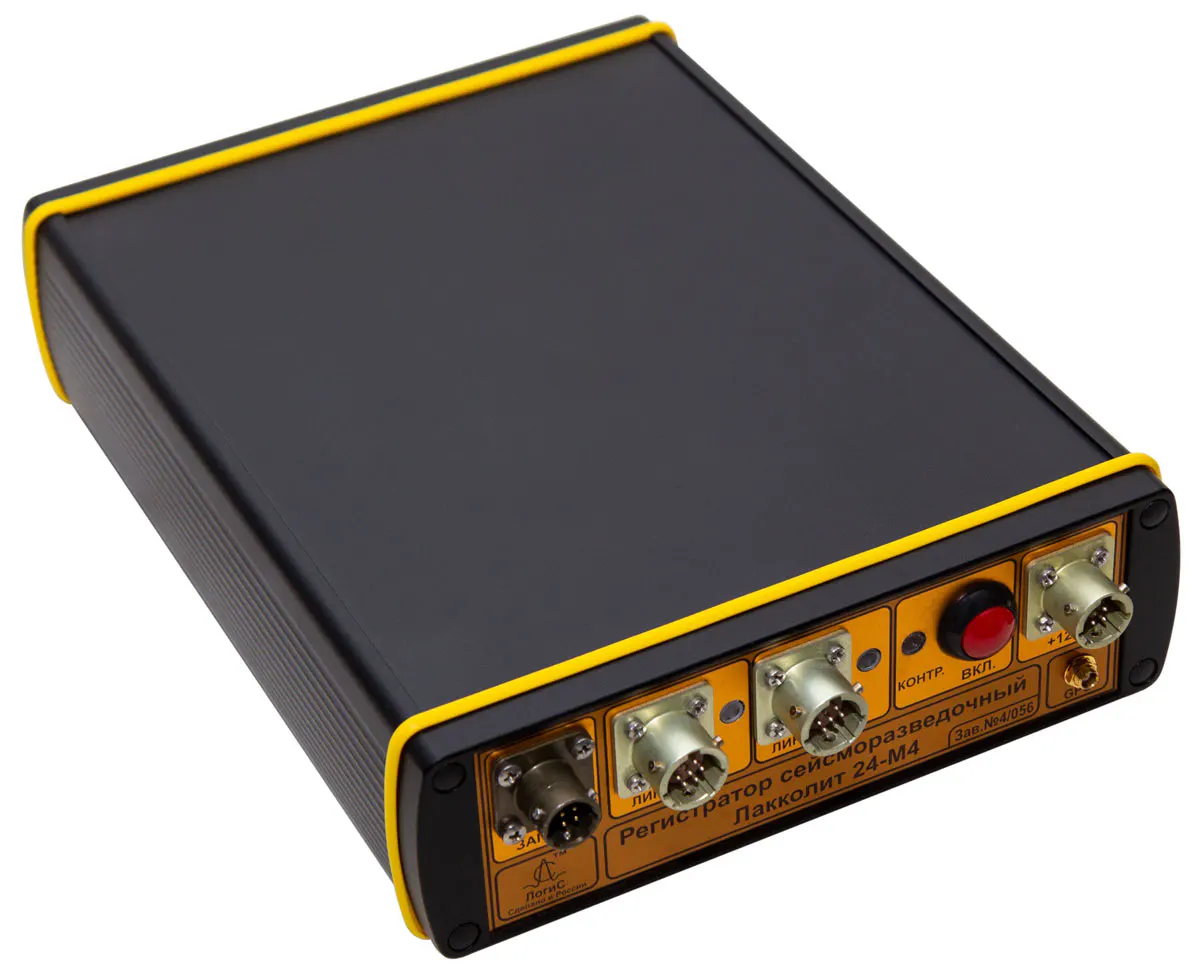

Лакколит-XM4 – новое поколение популярной сейсмостанции, предназначенная для выполнения работ МОВ - ОГТ, MASW, ВСП и МСП. По сравнению с предыдущими версиями, в M4 вырос мгновенный динамический диапазон до 130 дБ, увеличилась длина записи до 40 500 отсчетов, снизился уровень собственных шумов. Сейсмостанция выпускается в трёх исполнениях:
- Лакколит-24М4 – базовая версия на 24 канала регистрации
- Лакколит-24М4 – 24 канала с коммутатором ОГТ/MASW на 48 каналов
- Лакколит-48М4 – 48 каналов регистрации
Все Лакколит-XM4 имеют 2 разъёма Ethernet 100BASE-TX, который позволяет объединять сейсмостанции в единую сеть с количеством каналов до 1024 и скоростью передачи данных в единой сети до 100 Мбит/с. Отображение результатов и дополнительная обработка данных в полевых условиях производится с помощью ноутбука, планшета с OS Windows или специализированного защищенного блока управления.
Защищенный в соответствии со стандартом IP67 специализированный блок управления обеспечивает работу в сложных полевых условиях. Устройство обладает расширенным температурным диапазоном -30 ÷ +50°С, низким энергопотреблением, цветным TFT сенсорным экраном и встроенным GPS приёмником, координаты с которого записываются в заголовки SGY.
Опциональный коммутатор устанавливается только в 24-х канальные станции и позволяет подключать одновременно приёмников. При этом активная расстановка может смещаться с шагом в 1 канал – такой подход позволяет повысить производительность работ и получить более равномерную плотность сейсмических данных, что особенно важно для методов ОГТ и MASW. Коммутатор каналов практически удваивает канальность возможной расстановки, что может быть использовано при работах МПВ для получения более длинных годографов или при выполнении СМР, где оператор может переключаться между расстановками вертикальных и горизонтальных каналов.
Комплектация
Комплектация Лакколит-XM4
- Регистратор
- Блок питания БП 9–12 (на 12 В с NiMh аккумулятором емкостью 9 А*ч)
- Устройство зарядное ЗУ-9
- Кабель питания
- Кабель связи
- Кабель синхроимпульса
- Транспортная сумка
- Эксплуатационная документация
- Программное обеспечение управления регистратором
Лакколит-XM4 (с коммутатором ОГТ)
- Регистратор со встроенным коммутатором 48х24 для режима ОГТ
- Блок питания БП 9–12 (на 12 В с NiMh аккумулятором емкостью 9 А*ч)
- Устройство зарядное ЗУ-9
- Кабель питания
- Кабель связи
- Кабель синхроимпульса
- Транспортная сумка
- Эксплуатационная документация
- Программное обеспечение управления регистратором
