- Описание

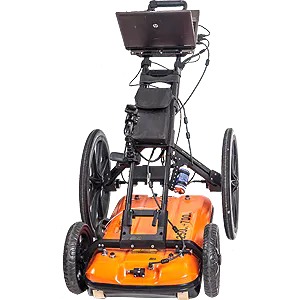

Комплекс георадарный «ГеоКарт 2D» используется при поиске подземных коммуникаций, таких как трубопроводы, кабели, коллекторы, дренажные сети и пр. Комплекс дает возможность определить глубину залегания и расположения в пространстве инженерных сетей.
ГеоКарт – это комплексное решение для поиска и картирования подземных коммуникаций обладающее продвинутыми возможностями:
- Антенный блок может работать одновременно на двух частотах исследования – 250 и 700 МГц. Это позволяет при одном проходе получить сразу два одинаково привязанных профиля, с глубиной зондирования до 8 м при разрешающей способности 0,25 м и радарограмму верхней части разреза (до 3 м) с разрешением от 0,1 м.
- Два одометра встроенные в колеса тележки, позволяют более точно привязать профиль радара.
- Сбор и визуализация данных происходит в режиме реального времени.
- Во время работы производится GPS привязка данных. На этапе обработки полученные материалы можно визуализировать в Google Earth.
- С помощью данных одометров и GPS-приемников оператор может быстро и точно определить местоположение искомых коммуникаций.
- Комплекс позволяет определить глубину залегания и расположения в пространстве инженерных сетей.
- В состав комплекса входит видеорегистратор позволяющий проводить видеофиксацию процесса работ.
В комплектацию комплекса входит программа «Cartscan», которая дает возможность трехмерной визуализации георадарных файлов, привязки георадарного профиля к карте местности, информация о найденных коммуникациях отображается на цифровом снимке «Google Earth». Программой используется GPS-информация, сохраняемая в процессе сканирования.
Комплектация
- Антенный блок АБ-250/700МЕ3
- Блок топопривязки БДП
- Модуль позиционирования
- Блок питания БП 9/12
- Устройство зарядное ЗУ-9
- Устройство топопривязки (тележка)
- Кабель АБ Геокарт
- Профессиональная версия ПО GeoScan-32
- ПО CartScan
- Укладка транспортировочная
- Упаковка
