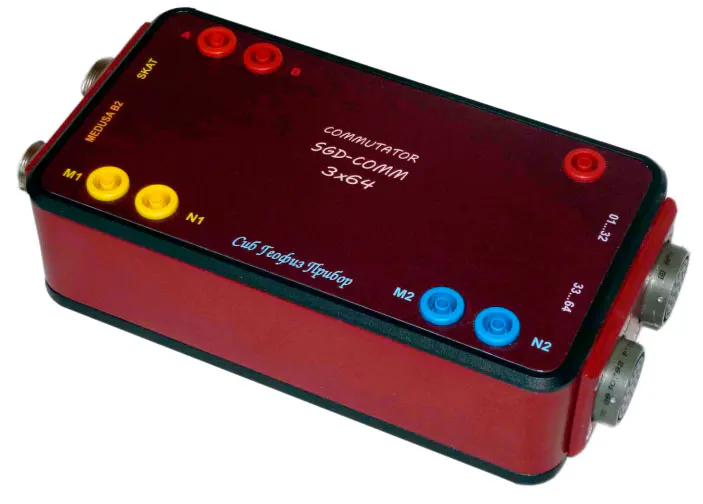

Электроразведочный коммутатор SGD-СOMM предназначен для переключения приёмных и питающих электродов в соответствии с протоколом проведения измерений по методике электротомографии. Стандартной является 64 электродная версия. Изделие способно коммутировать электроды косы на 2 измерительных канала одновременно, что существенно ускоряет процесс сбора данных.
Комплектация
- Коммутатор электродов электроразведочный SGD-COMM
- Кабель соединительный «MN» и «MN» (2 шт.)
- Кабель соединительный «MEDUSA-B2» (2PM18 и 2PM18)
- Кабель соединительный «AB» и «AB»
- Кабель соединительный SKAT (2PM22 и 2PM22)
- Кейс-укладка для коммутатора электроразведочного
| Количество коммутируемых электродов | 64 |
|---|---|
| Количество коммутируемых измерительных каналов | 2 |
| Количество коммутируемых питающих каналов | 1 |
| Коммутация выносного электрода «бесконечность» | есть |
| Максимальный ток питающей линии | 1 000 мА |
| Максимальное напряжение питающей линии | 1 000 В |
| Канал управления генератором тока | есть |
| Канал синхронизации генератора тока и измерителя | есть |
| Источник питания внешний | от измерителя SGD-EEM «MEDUSA-B2» |
| Напряжение питания от внешнего источника постоянного тока | 5 ÷ 15 В |
| Средний потребляемый ток | 30 мА |
| Степень защиты по ГОСТ14254-96 (МЭК 529-89 CEI 70-1 EN 60529) | IP64 |
| Диапазон рабочих температур | — 40 ÷ +70°С |
| Габаритные размеры | 230×110×60 мм |
| Масса | < 1.4 кг |
