Описание

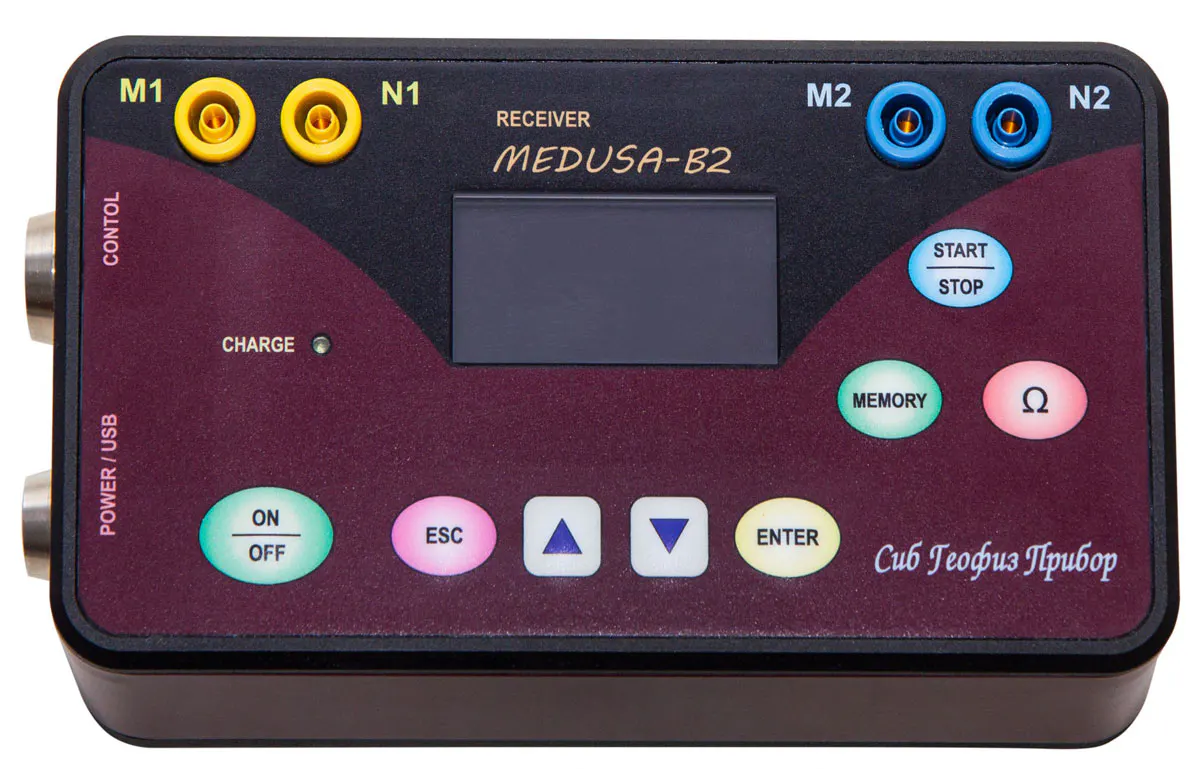

Измеритель MEDUSA-B2 предназначен для измерения и сохранения в энергонезависимой памяти значений разности потенциалов на приёмном диполе (MN) и тока в питающем диполе (AB) при производстве электроразведочных работ методами постоянного и переменных тока.
Измерители MEDUSA-B2 в комплекте с генератором и коммутатором CommDD2 или COMx64 позволяет реализовать наблюдения по методике электротомографии в автоматическом режиме.
Измеритель MEDUSA-B2 применяется при проведении работ методами:
- Сопротивлений (КС)
- Вызванной поляризации (ВП) в частотной области
- Частотного зондирования (ЧЗ)
- Естественного поля (ЕП)
- Блуждающих токов
- Электротомографии (ЭТ)
Режимы работы
- Тестирование работоспособности измерительного канала
- Проверка величины сопротивления заземления измерительных электродов
- Коммутация тока и измерения тока канала AB
- Компенсацию (балансировку) постоянной составляющей входного сигнала перед началом измерения
- Регистрация, накопление и запись зарегистрированных данных во внутреннее ЗУ
Синхронизация измерителя с генератором производится от внутреннего высокостабильного задающего генератора частоты.
Измеритель MEDUSA-B2 отличается от прошлой версии измерителя MEDUSA наличием двух измерительных каналов MN вместо MN+AB, встроенного генератора тестового сигнала и аккумулятора номинальной емкостью 51 Втч, интерфейсов RS422+1PPS для подключения навигационной системы GPS / GLONASS, интерфейса RS485 помимо RS232 для подключения коммутатора, меньшим напряжением питания/заряда от внешнего источника постоянного тока (4.5–15 В вместо 10.5–30 В).
Комплектация
- Измеритель электроразведочный SGD-EEM MEDUSA-B2
- Клемма высоковольтная для линий MN (8 шт.)
- Кабель интерфейсный USB (1,2 метра)
- Розетка кабельная 2РМ14КНП4Г1В1
- Вилка кабельная 2РМ18КНП7Ш1В1
- Блок питания / заряда 220 В, 50 Гц, 12 В, 2 А
- Жилет-разгрузка
