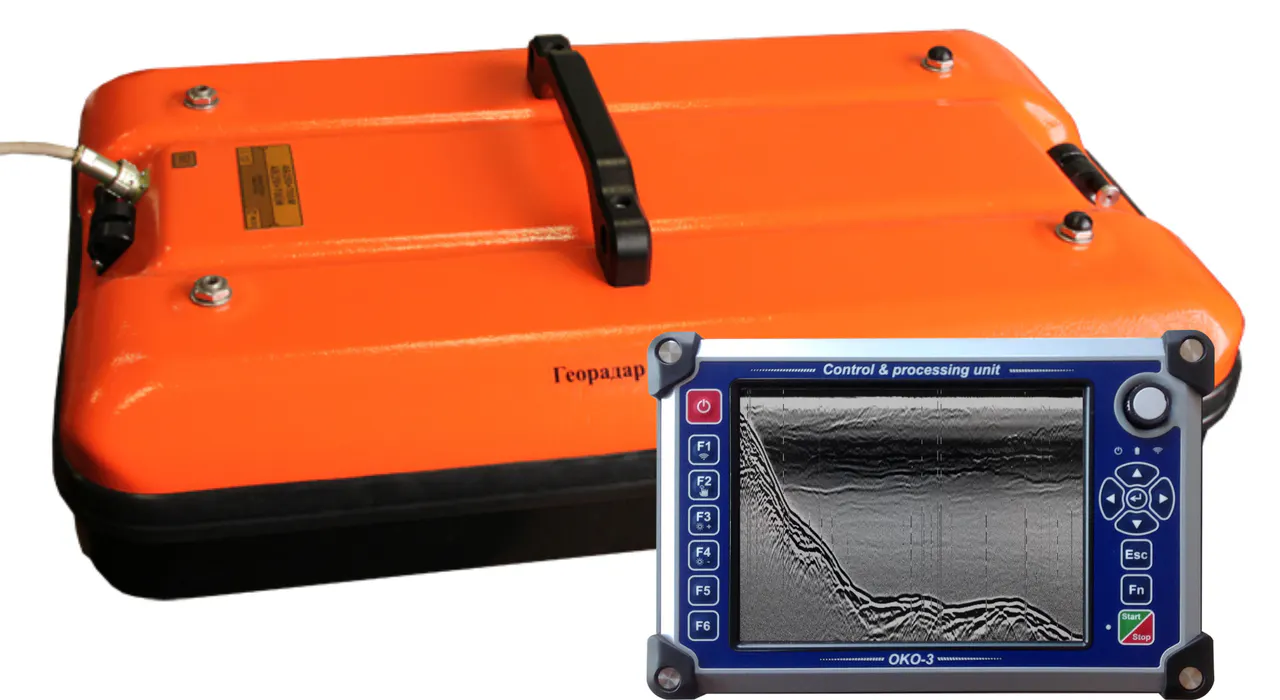

Георадар «ОКО-3» полевой базовый комплект

Описание

Полевой базовый комплект представляет собой портативный, двухканальный микропроцессорный блок управления и обработки, предназначенный для управления всеми режимами работы георадара, вывода георадиолокационных профилей на экран, записи их на диск, обработки результатов георадарного зондирования. БУО OКО-3 подключается непосредственно к одному или двум антенным блокам.

В состав полевого базового комплекта входит блок управления и обработки ОКО-3 с предустановленной операционной системой и GPS приемник.

БУО OКО-3 создан специально для работы в неблагоприятных условиях и выпускается во всеклиматическом исполнении (работоспособность гарантируется в диапазоне температур –20…+50 °С).

Вывод данных производится на цветной ЖК индикатор повышенной контрастности размером 10,4″ с разрешением 1024х768 точек, позволяет просматривать данные в режиме реального времени или в режиме воспроизведения. Контрастный экран хорошо виден при ярком солнце, а малое потребление энергии позволяет увеличить время работы георадара без подзарядки.

Работа с георадаром может осуществляться с любым из антенных блоков, крепление происходит на ременно-плечевую разгрузку. Версия радара ОКО-3 имеет встроенный Wi-fi, предусматривает подключение GPS (позволяет производить привязку данных в реальном времени, качество такой привязки зависит от скорости и точности определения координат GPS приемником) и проводит съемку с разрешением до 16384 точек в трассе. Кроме того, имеет встроенный SSD диск на 60 Гб, пылевлагозащитное ударопрочное исполнение и цветной сенсорный экран 10.4». В процессе измерений в режиме «запись по перемещению» (с заданным шагом, длина которого контролируется датчиком перемещения) возможно проставление фотометок и запись видео. Для более подробного просмотра интересующих областей возможно задавать профиль усиления по опорным точкам (например, поставить усиление верхней части радарограммы меньше, чем в средней). Модуль Визирка позволяет потрассово просматривать и обрабатывать данные.

Программное обеспечение Control Processing Unit Oko-3 позволяет отображать результаты сканирования в виде 2D или 3D. Для автоматической обработки данных и построения результатов в 3D программу Control Processing Unit Oko-3 используют совместно с CartScan.

Комплектация

• Блок управления и обработки (БУО) ОКО-3 с предустановленной операционной системой;
• Блок питания (располагается в укладке под БУО OКО-3) — 2 шт.;
• Устройство зарядное ЗУ-5 — 2 шт.;
• Устройство контактное;
• Мышь (располагается в укладке под БУО OКО-3);
• GPS приемник;
• Кабель АБ;
• Разгрузка для БУО-ОКО3 ременно-плечевая;
• Козырек;
• Flash-диск с пакетом программного обеспечения;
• Документация;
• Транспортный кейс.
