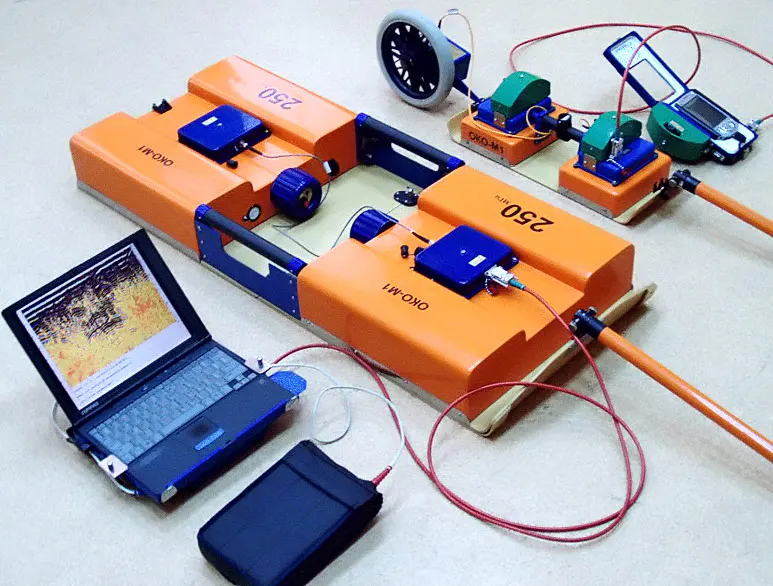

Георадар ОКО-2

Георадар – современный геофизический прибор – мобильный, компактный, позволяющий проводить неразрушающие обследования среды с высокой детальностью на глубину от 0 до 25 м. Георадар предназначен для обнаружения различных предметов (металлических и неметаллических) под землей и под водой. Георадар представляет собой радиолокатор, направляющий зондирующие импульсы в исследуемую среду (вода, земля, стены зданий и т.д.). Излученный электромагнитный импульс отражается от границы слоев, металлических, неметаллических предметов и неоднородностей (пустоты, участки с различной влажностью и т.д.). Отраженный ультразвуковой сигнал принимается антенным блоком, преобразуется в цифровой вид и сохраняется в запоминающем устройстве для дальнейшей обработки.

Георадар ОКО-2 – это единственный в России серийно изготовляемый георадар с полноценной линейкой антенных блоков в диапазоне от 35 до 1700 МГц.

Возможности и функции георадара ОКО-2:

• Экранированные, дипольные и рупорные и антенны с возможностью наземной, подводной и надземной съемки;
• Возможность подключения GPS навигатора;
• Оптическая развязка по сигнальной и информационной цепям;
• Три типа датчиков перемещения.

Георадары используются для решения инженерно-геологических, гидрогеологических и поисковых задач, таких как:

• обследование автомобильных дорог;
• ж/д насыпей, ВПП аэродромов;
• поиск погребенных локальных и протяженных объектов;
• обследование инженерных сооружений;
• обследование строительных конструкций, в том числе железо-бетонных и др.;
• картирование геологических структур;
• определение толщины ледяного покрова;
• обследование водоемов и картирование придонных отложений;
• определение мощности слоя сезонного промерзания/оттаивания, оконтуривание областей вечной мерзлоты, таликов и т.д.;
• археологические задачи;
• специальные задачи.

Применение георадара «ОКО-2»

Решение геологических задач

Обследование дорог и взлетно-посадочных полос

Обследование строительных конструкций

Обследование водоемов

Состав комплекта георадара «ОКО»

В состав георадара «ОКО» входят следующие элементы:

• Базовый комплект (обязательно).
• Антенный блок (обязательно).
• Датчик перемещений (не обязательно).
• Дополнительная система питания (не обязательно).
• Проффесиональное ПО обработки (не обязательно).

Комплект георадара «ОКО-2» сотсоит из двух основных частей – базового комплекта и антенного блока, которые выбираются в зависимости от поставленной задачи. Базовый комплект включает все необходимые элементы для работы. Антенные блоки являются сменными и заменяемыми. Выбор антенны зависит от решаемой задачи.

Датчик перемещений обеспечивает точную привязку к местности. При отсутствии датчика перемещения возможна работа с прибором в непрерывном и пошаговом режимах.

Дополнительная система питания обеспечит дополнительное время автономной работы при полевых работах.

Проффесиональное ПО обработки обеспечивает дополнительные виды обработки и 3D. При отсутствии профессионального ПО обработки возможна регистрация георадарных данных, базовые опции обработки.

Состав базового комплекта георадара «ОКО»

Существует 2 вида базовых комплектов:

1. Универсальный, в котором записывающим устройством является ноутбук;
2. Полевой, для работы в жестких климатических условиях, блок у правления в котором и записывающее устройство соединены в одном корпусе.

* наличие блоков зависит от типа поставляемого с георадаром антенного блока.

Антенные блоки

Антенные блоки являются сменными и заменяемыми. Выбор антенны зависит от решаемой задачи. Используя антенный блок с меньшей частотой, увеличивается глубина исследования, однако если необходима высокая детальность обследования верхней части разреза, следует использовать высокочастотные антенные блоки. Оптимальным является комбинирование антенных блоков разной частоты. В георадарах «ОКО-2» применяются экранированные и неэкранированные антенные блоки.

Характеристики антенных блоков

* Для сред с малым затуханием: песок, лед и т.д.

** Существует в «строительной», «универсальной» (У) и «рупорной» (Р) модификациях. Антенные блоки АБ-1700 и АБ-1200 работают со встроенными датчиками перемещения, антенные блоки АБ-1700У и АБ-1200У сконструированы со съемной монолыжей, что дает возможность работать как со встроенным, так и с внешним датчиком перемещения.

Описание и стоимость комплектов георадара «ОКО»

Дополнительная информация

• Гарантийное обслуживание на аппаратуру (кроме аккумуляторов и ноутбуков) – 3 года;
• Все оборудование выпускается в индустриальном исполнении (для жестких условий эксплуатации) — вибропрочность, виброустойчивость, ударная прочность, гарантия бесперебойной работы в диапазоне температур: –20 …+50°С;
• Для работы с АБ-1700, АБ-1700У, АБ-1700Р, АБ-1200, АБ-1200У, базовые комплекты (пункт 1.1 и 1.2) комплектуются без двух БП 2/12, двух ЗУ-2, оптического преобразователя;
• На георадары «ОКО» имеются санитарно-эпидемиологическое заключение и сертификат соответствия;
• Производится обучение (в течение 3 рабочих дней) группы до трех специалистов заказчика на базе производителя.
