БИКС предназначен для работ методами электропрофилирования и электрического зондирования с использованием гальванического или индукционного способов возбуждения электромагнитного поля. Аппаратура позволяет решать инженерно-геологические, экологические, геотехнические и другие задачи при глубине исследований в несколько десятков метров.

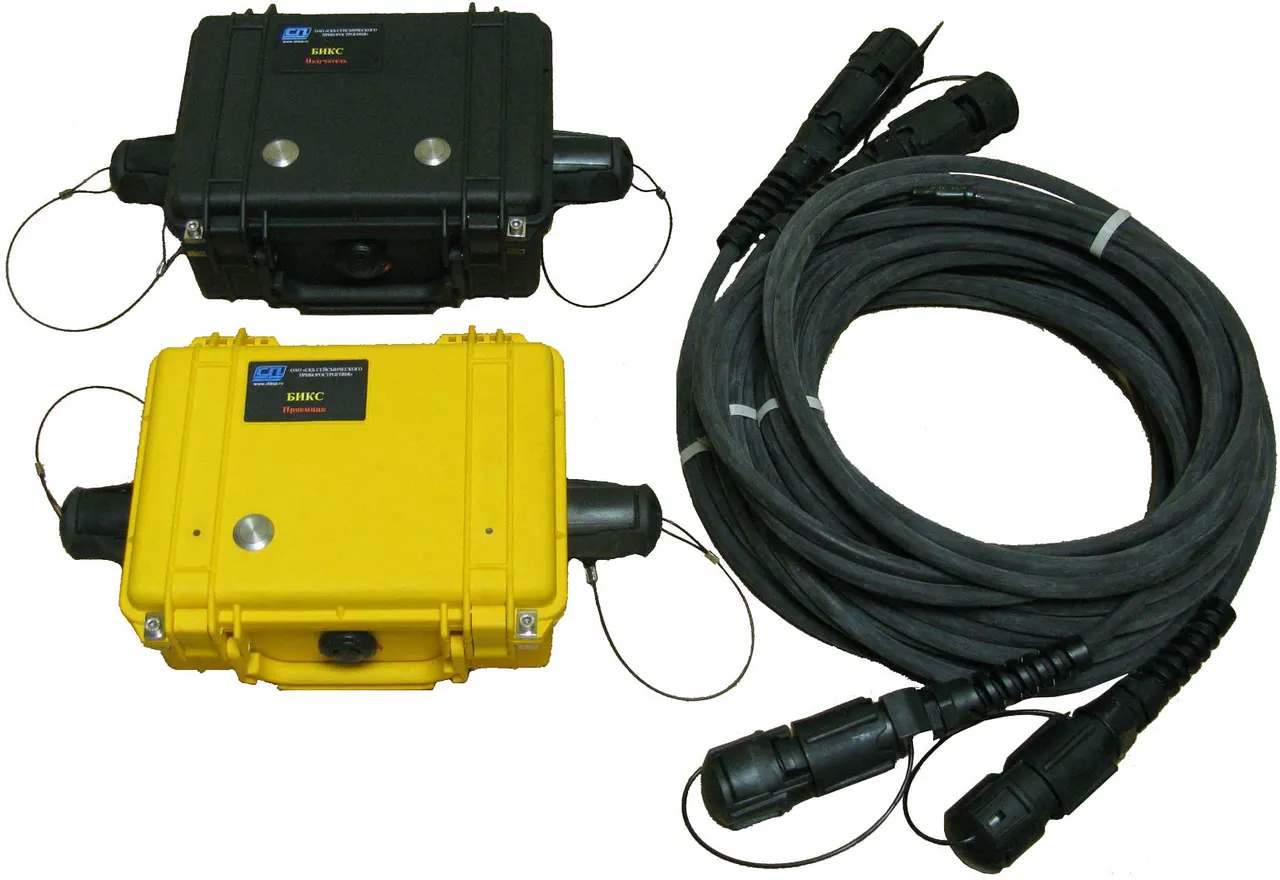

Полевой комплект оборудования состоит из блоков генератора и измерителя, которые выполнены в ударопрочных герметичных кейсах и соединяются с емкостными шлейфами через надёжные байонетные разъемы. Беспроводной дистанционный пульт позволяет управлять процессом измерения, задавать параметры установки, просматривать получаемые данные и записывать в память результаты измерений. В полевых условиях аппаратура может работать без подзарядки минимум два рабочих дня.
Комплекс позволяет работать в следующих режимах:
- Электрическое профилирование (ЭП) — измерения производятся вдоль профиля с постоянным разносом между питающими и приемными линиями
- Электрическое зондирование (многоразносное ЭП) — измерения выполняются вдоль профиля с постоянно увеличивающимся разносом между питающими и приемными линиями
- Электропрофилирование с автозапуском — измерения происходят в автоматическом режиме через каждые 2 / 5 / 10 / 20 / 30 / 40 / 50 или 60 секунд. Режим можно использовать при мониторинге или при выполнении измерений в движении (аналог OhmMapper)
- Ручной режим — установка всех параметров измерения производится вручную перед каждым измерением. Данный режим может быть использован для выполнения повторных замеров в отдельных точках регистрации и при производстве экспериментальных работ с использованием нестандартных измерительных установок
Входящее в комплект поставки программное обеспечение позволяет считывать данные с пульта управления, просматривать их на компьютере и сохранять в формате текстовых таблиц (*.csv), совместимого с MS Excel.
Комплектация
- Генератор
- Измеритель
- Пульт управления
- Комплект емкостных шлейфов (4*2.5 м, 4*5 м, 4*10 м)
- Зарядное устройство
- Документация
Сертификаты
- Аппаратура БИКС имеет сертификат соответствия РОСС RU.АВ51.Н00311 выданный ООО «Гостэкспертсервис»
| Рабочая частота | 16.6 ± 0.2 кГц |
|---|---|
| Амплитудные значения выходного тока | 1; 3; 10 мА |
| Точность стабилизации выходного тока | ±5 % |
| Предельные значения нагрузок | при выходном токе 1 и 3 мА — не менее 100 пФ / при выходном токе 10 мА — не менее 200 пФ |
| Питание аккумуляторное | внутреннее |
| Диапазон рабочих температур | -40 ÷ +70 °С |
| Полоса пропускания | не более 20 Гц |
| Максимальный входной сигнал | не менее 2 В |
| Шум при короткозамкнутом входе | не более 0.8 мкВ |
| Рабочая частота радиомодема | 433 МГц |
| Мощность радиомодема | 10 мВт |
| Объем энергонезависимой памяти оперативного запоминающего устройства | не менее 16000 измерений |
| Номинальное напряжение питания | 3.7 В |
| Габариты | не более 135 х 76 х 32 мм |
| Габариты упаковочного ящика | 250 х 420 х 650 мм |
| Масса блока | не более 250 г |
